Обратный клапан мотопомпы тип 3 под квадратный фланец V80

Обратный клапан мотопомпы тип 3 под квадратный фланец V80

Клапан устанавливается во впускной части мотопомпы и пропускает перекачиваемую жидкость в направлении насосной камеры, одновременно препятствуя ее обратному движению после остановки двигателя. Это помогает сохранять жидкость внутри корпуса и упрощает последующий запуск подготовленной к работе мотопомпы. Деталь предназначена для исполнения V80 с квадратным фланцем и относится к типу 3. Диаметр клапана составляет 89,5 мм, масса — 150 г.

Конструкция и назначение

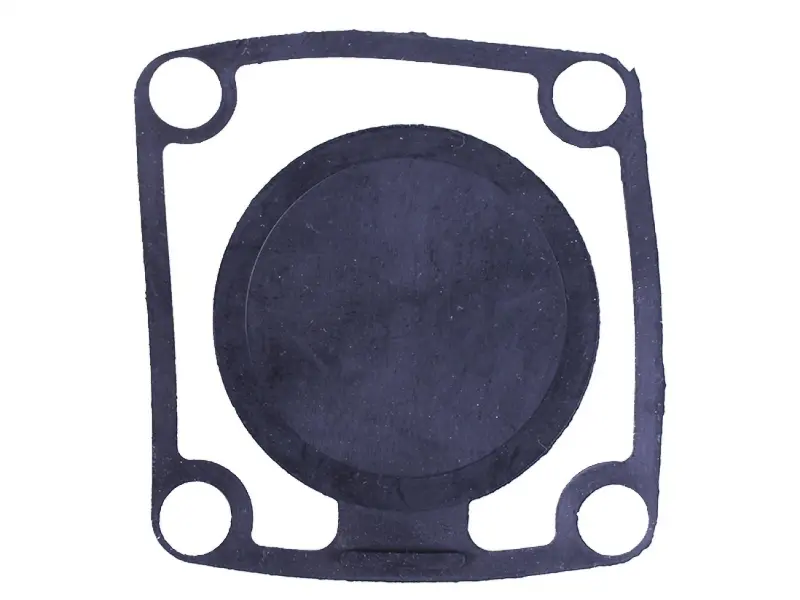

Основание имеет квадратный контур и четыре круглых отверстия, расположенных по углам. В центральной части находится круглая подвижная створка. Во время всасывания она открывает проход под воздействием потока, а при прекращении работы возвращается к посадочной поверхности и перекрывает обратное направление. Такая схема не требует отдельного привода: срабатывание определяется направлением движения жидкости и перепадом давления внутри насосной части.

Исправный клапан должен свободно открываться, возвращаться в закрытое положение и прилегать к посадочной плоскости без заметного зазора. Деформация центральной створки, надрыв возле места ее соединения с основанием, загрязнение зоны прилегания или потеря эластичности могут привести к стеканию жидкости из корпуса. Если мотопомпа после остановки теряет заполнение, дольше выходит на режим либо требует повторной подготовки перед каждым запуском, состояние клапана следует проверить вместе с соединениями всасывающей линии.

Что проверить при подборе

• Исполнение мотопомпы: обозначение V80 должно соответствовать ремонтируемой модификации.
• Тип детали: эта версия обозначена как тип 3; внешне похожие клапаны другого типа могут отличаться посадочной геометрией.
• Форма соединения: требуется квадратный фланец с четырьмя угловыми крепежными отверстиями.
• Диаметр: заявленный диаметр клапана — 89,5 мм; его следует сопоставить с демонтированной деталью и посадочным местом.
• Расположение отверстий: сравните расстояния между их центрами, диаметр отверстий и ориентацию створки относительно корпуса.
• Толщина посадочной части: новый клапан должен размещаться между сопрягаемыми поверхностями без перекоса и выступающих складок.

Одного совпадения обозначения V80 недостаточно, если мотопомпа выпускалась с несколькими вариантами входной части. Для уверенного выбора положите старый клапан на ровную поверхность и сопоставьте общий контур, диаметр центральной части, положение шарнира створки и все четыре точки крепления. Дополнительно осмотрите фланец: неровности, остатки старых уплотнений и загрязнения могут мешать правильной посадке новой детали.

Установка и контроль после замены

Перед монтажом посадочные поверхности очищают от частиц старого уплотнения и загрязнений, не повреждая плоскость фланца. Клапан располагают без растяжения и перекручивания, сохраняя ориентацию створки, предусмотренную конструкцией мотопомпы. Крепеж затягивают постепенно и равномерно, чтобы квадратная часть прижималась по периметру без локального пережатия. При сборке также проверяют состояние ответного фланца и соединения всасывающего рукава: подсос воздуха на этих участках может давать признаки, похожие на неисправность клапана.

После установки мотопомпу подготавливают к запуску в соответствии с ее инструкцией и контролируют соединение на отсутствие подтеканий. После кратковременной остановки проверяют, сохраняется ли заполнение насосной камеры. Правильно подобранная и ровно установленная деталь обеспечивает одностороннее движение жидкости и восстанавливает штатную работу впускной части без переделки квадратного фланцевого соединения.
