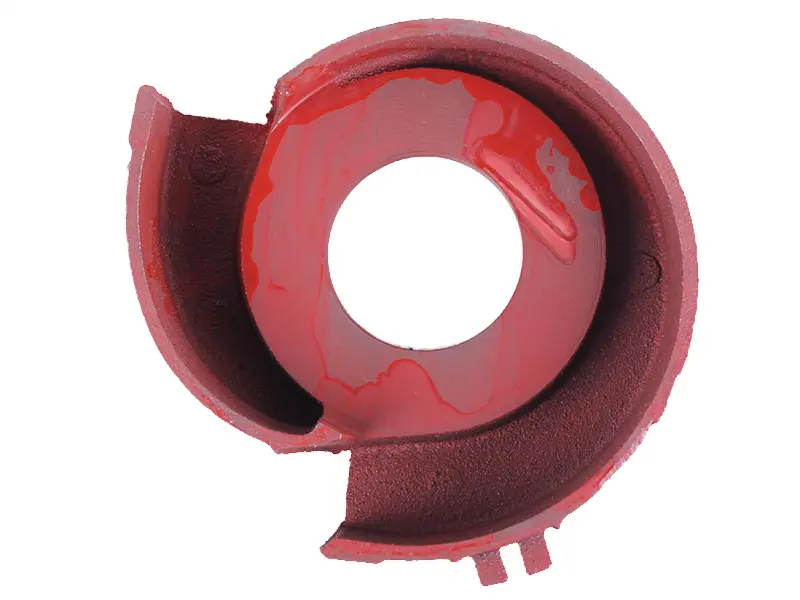

Крышка крыльчатки мотопомпы V80, тип 3, под 3 болта

Крышка крыльчатки мотопомпы V80, тип 3

Крышка крыльчатки, также называемая улиткой, предназначена для насосной части мотопомпы V80 с креплением на три болта. Деталь устанавливается рядом с крыльчаткой и формирует спиральный канал, по которому вода направляется к выходному патрубку. Исправная крышка с правильной геометрией помогает насосу поддерживать предусмотренное направление потока и стабильный напор.

Корпус изготовлен из чугуна. Внутри находится профилированная полость с центральным отверстием диаметром 63,65 мм, а по периметру предусмотрены три крепежные точки. Высота детали составляет 60 мм, масса — 1255 г. Эти параметры важны при подборе: обозначение V80 само по себе недостаточно, поскольку насосные части разных производителей и модификаций могут отличаться формой канала, расположением отверстий и конфигурацией посадочной поверхности.

Когда требуется замена

Крышку проверяют при разборке мотопомпы после удара, замерзания воды внутри насосной части, появления трещин, сколов, заметной деформации или повреждения крепежных мест. Поводом для осмотра также служат подтекание в зоне соединения, посторонний шум, снижение напора либо следы контакта крыльчатки с корпусом. Причина таких симптомов не всегда заключается только в крышке, поэтому одновременно оценивают состояние крыльчатки, корпуса помпы, механического уплотнения и уплотнительных колец.

Что сравнить перед покупкой

• Исполнение: тип 3 для мотопомпы V80.
• Крепление: три болта и соответствующее расположение крепежных точек.
• Центральное отверстие: диаметр 63,65 мм.
• Высота: 60 мм.
• Форма: направление и очертания спирального канала, положение входной части и края посадочной плоскости.
• Сопряжение: совпадение с корпусом насоса, крыльчаткой и используемым уплотнением.

Для уверенного подбора следует сопоставить новую крышку со снятой деталью по общей форме, диаметру центрального отверстия, межцентровому расположению трех крепежных отверстий и профилю прилегающей поверхности. Особенно тщательно проверяют мотопомпы, которые ранее ремонтировались или комплектовались насосной частью другой модификации. Устанавливать крышку только по сходству названия модели без проверки геометрии не следует.

Установка и проверка

Перед монтажом из насосной части удаляют воду и загрязнения, а посадочные поверхности очищают от остатков старого уплотнения и налета. Новую крышку осматривают на отсутствие транспортных повреждений, затем проверяют, свободно ли вращается крыльчатка и не касается ли она внутренней полости. Уплотнительное кольцо или прокладку оценивают отдельно: затвердевшая, растянутая либо поврежденная деталь может стать причиной подтекания даже при исправной крышке.

Крепеж наживляют без перекоса и подтягивают равномерно, чтобы крышка прилегала по всей плоскости. Болты, уплотнения и другие детали насосной части нельзя считать входящими в комплект без отдельного указания продавца. После сборки мотопомпу заполняют водой в соответствии с инструкцией к конкретной модели и выполняют пробный запуск, контролируя соединение, шум и напор. Работа насухо недопустима для большинства поверхностных мотопомп и может повредить уплотнение.

Эта крышка подходит для ремонта насосной части V80 типа 3, если совпадают трехболтовое крепление и все посадочные размеры. Точная проверка снятой детали до разборки сокращает риск повторного монтажа и помогает сразу подготовить необходимые уплотнения.
