Контроллер тягового мотора электросамоката

Контроллер тягового мотора электросамоката

Контроллер принимает команды от органов управления и регулирует работу тягового мотора электросамоката. Через него взаимодействуют аккумулятор, мотор, ручка газа и предусмотренные конструкцией тормозные датчики. От правильной работы блока зависят запуск двигателя, реакция на нажатие ручки газа и отключение тяги при поступлении тормозного сигнала. Деталь предназначена для ремонта самоката при неисправности штатного контроллера или восстановления разобранной системы управления.

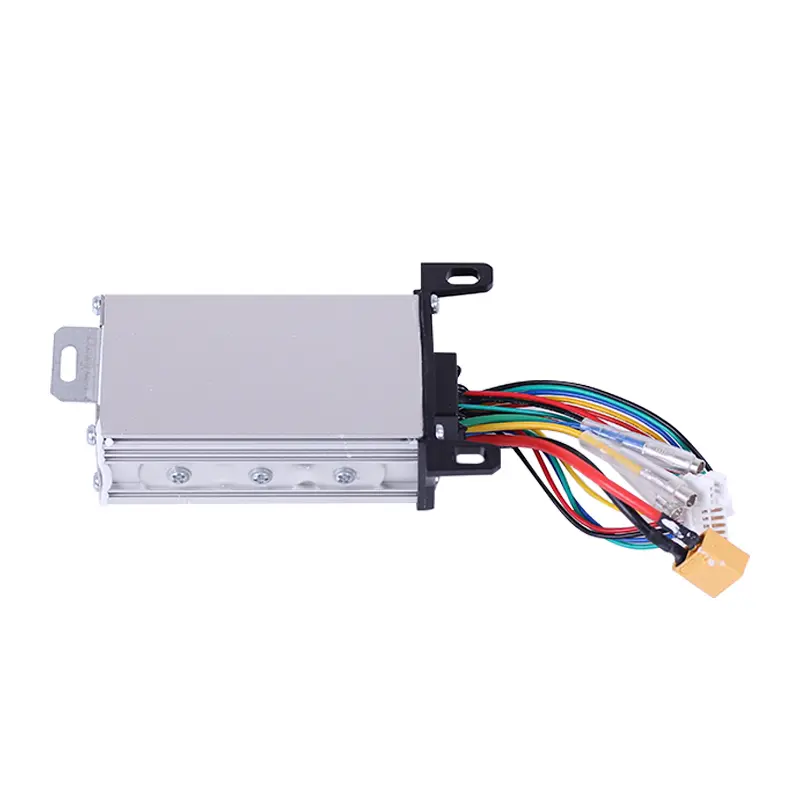

Модель выполнена в прямоугольном корпусе с монтажными проушинами. Из корпуса выведен многожильный жгут с силовыми и сигнальными проводами, снабжёнными разъёмами разных форматов. Такая компоновка рассчитана на стационарное размещение контроллера внутри рамы, деки либо другого предусмотренного производителем отсека. Перед заказом необходимо убедиться, что корпус помещается на штатное место, крепёжные точки подходят по расположению, а длины проводов достаточно для подключения без натяжения.

Что проверить при подборе

Контроллеры электросамокатов не подбирают только по внешней форме корпуса. Даже похожие блоки могут иметь разные рабочие параметры, назначение контактов и алгоритмы взаимодействия с дисплеем. Для корректной замены сравните новый контроллер со штатной деталью по следующим признакам:

• Рабочее напряжение. Оно должно соответствовать напряжению аккумуляторной системы самоката.
• Тип и параметры мотора. Учитываются щёточное или бесщёточное исполнение, номинальная мощность, допустимый ток и наличие датчиков положения ротора.
• Проводка мотора. Сверяются количество силовых проводов, наличие отдельного разъёма датчиков и назначение каждого контакта.
• Органы управления. Необходимо проверить совместимость ручки газа, тормозных датчиков, кнопки включения и дисплея, если он обменивается данными с контроллером.
• Разъёмы и распиновка. Совпадение формы штекеров ещё не подтверждает одинаковое расположение контактов, поэтому соединения проверяют по схеме конкретного самоката.
• Посадочное место. Сравниваются длина, ширина и высота корпуса, положение проушин, направление выхода жгута и свободное пространство для укладки проводов.

Дополнительные провода могут обслуживать освещение, переключение режимов, ограничение скорости или другие функции конкретной модели. Подключать их по одному лишь цвету изоляции нельзя: цветовая маркировка и распиновка различаются у производителей. Если штатный контроллер сохранился, сначала фиксируют назначение всех его соединений и сопоставляют их со схемой устанавливаемого блока.

Установка и первичная проверка

Работы проводят при выключенном самокате и отсоединённом аккумуляторе. Сначала закрепляют корпус без перекоса, затем соединяют мотор, ручку газа, тормозные датчики и прочие предусмотренные компоненты. Жгут укладывают без натяжения, резких перегибов и контакта с колесом, складным механизмом или острыми кромками. Разъёмы должны входить свободно и фиксироваться в правильном положении; принудительное соединение несовместимых штекеров способно повредить контакты. Аккумулятор подключают последним, после повторной проверки полярности и назначения проводов.

Первый запуск выполняют с вывешенным ведущим колесом. Это позволяет проверить направление вращения, реакцию на ручку газа и отключение тяги тормозным сигналом до поездки. Рывки, сильная вибрация мотора, самопроизвольный запуск, отсутствие реакции на газ или нагрев проводов требуют немедленного отключения питания и повторной проверки соединений. При отсутствии схемы и навыков диагностики установку следует поручить специалисту по электротранспорту.

Когда требуется замена

Проверка контроллера актуальна, если самокат не запускает мотор при исправном аккумуляторе, теряет тягу, реагирует на газ с перебоями либо отключает двигатель без очевидной причины. Такие симптомы могут быть связаны не только с контроллером, но и с ручкой газа, тормозным датчиком, мотором, проводкой или контактами разъёмов. До замены желательно проверить питание и соединения: это помогает исключить установку новой детали при неисправности другого компонента. Контроллер подходит для ремонта только после подтверждения его электрической и механической совместимости с конкретным электросамокатом.
