Обратный клапан мотопомпы 4

Обратный клапан мотопомпы 4

Клапан предназначен для восстановления одностороннего движения воды в мотопомпе. Во время работы круглая заслонка лепесткового типа открывает проход под действием потока, а после остановки перекрывает его и препятствует возврату воды. Такая деталь нужна для нормального заполнения всасывающей части и повторного запуска помпы без нежелательного опорожнения линии.

Назначение и устройство

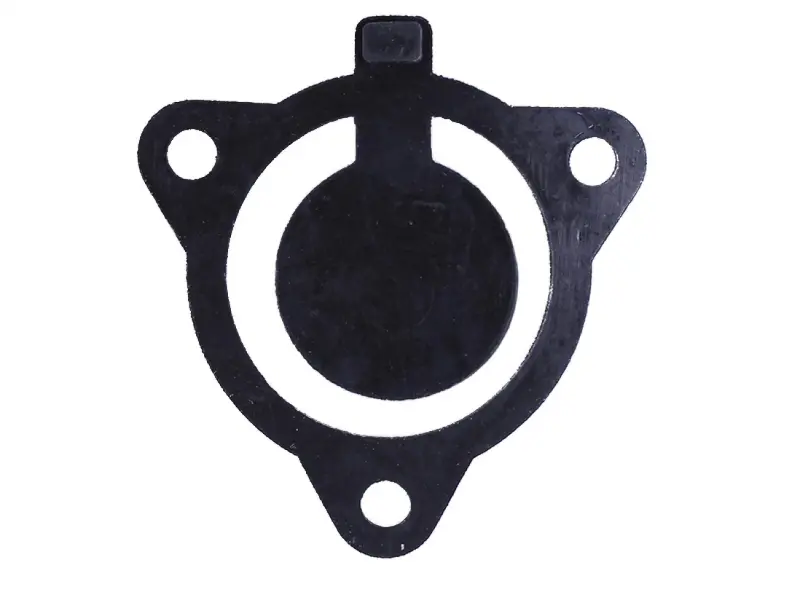

Деталь выполнена в виде плоской клапанной пластины с круглым проходом и соединенной с ней подвижной круглой заслонкой. По контуру расположены три крепежных отверстия, а сверху предусмотрен прямоугольный установочный выступ. Такая геометрия задает положение клапана в посадочном месте и должна точно совпадать с ответной частью мотопомпы.

При прямом движении воды заслонка отходит от прохода, не мешая работе насоса. Когда поток прекращается или стремится изменить направление, она возвращается к посадочной поверхности и закрывает отверстие. Исправный клапан помогает удерживать воду во всасывающей части, сохранять заполнение помпы после остановки и уменьшать вероятность затрудненного повторного пуска.

Что проверить при подборе

Обозначение «4» относится к названию этой разновидности, но его не следует без дополнительной проверки считать размером в дюймах или номером конкретной модели мотопомпы. Клапаны с похожим назначением отличаются внешним контуром, положением отверстий, диаметром прохода и формой заслонки. Для точного выбора сравните новую деталь со снятым клапаном по всей геометрии.

• Форма основания: круглая центральная часть и три выступающие зоны под крепеж должны совпадать с посадочной плоскостью.
• Крепление: проверьте количество, расположение и расстояния между тремя отверстиями.
• Проход: внутренний диаметр и положение круглого отверстия должны соответствовать каналу в корпусе.
• Заслонка: сравните ее диаметр, точку соединения с основанием и направление открывания.
• Установочный выступ: верхний прямоугольный язычок не должен упираться в корпус или мешать правильной ориентации.
• Толщина: сопоставьте ее со старой деталью, поскольку она влияет на посадку соединяемых частей.

Когда требуется замена

Проверить состояние клапана стоит, если после остановки вода уходит из заполненной части помпы, перед каждым запуском приходится заново заполнять корпус, запуск стал нестабильным либо на заслонке появились разрыв, деформация или повреждение кромки. Налет, песок и посторонние частицы на месте прилегания также способны помешать полному закрытию. Перед заменой убедитесь, что причина обратного движения воды не связана с негерметичностью шланга, соединений или уплотнений.

Установка и проверка

Монтаж выполняют на очищенное посадочное место при остановленной мотопомпе. Старые загрязнения и частицы удаляют с контактных поверхностей, после чего клапан ориентируют так, чтобы круглый проход, крепежные отверстия и установочный выступ совпали с корпусом. Заслонка должна свободно отклоняться в сторону штатного потока и полностью прилегать при движении воды назад. Деталь нельзя устанавливать со складкой, перекосом или смещением относительно прохода.

Крепеж затягивают равномерно, контролируя положение основания по всему контуру. После сборки мотопомпу заполняют и проверяют по инструкции к конкретной модели: вода должна двигаться в нужную сторону, а после остановки не должна быстро возвращаться через клапанное посадочное место. Правильно подобранная и установленная деталь восстанавливает штатную работу клапанного механизма без переделки сопрягаемых частей.
