Прокладка крышки головки цилиндра 195N для мотоблока, 12/15 л.с.

Прокладка крышки головки цилиндра для двигателя 195N

Деталь предназначена для установки в месте соединения крышки с головкой цилиндра мотоблочного двигателя 195N. Она заполняет стык между сопрягаемыми поверхностями и помогает удерживать моторное масло внутри зоны клапанного механизма. Исправное уплотнение также ограничивает попадание пыли и других загрязнений под крышку. Обозначение 12/15 л.с. относится к заявленному варианту применения этой прокладки и должно учитываться при подборе вместе с индексом двигателя.

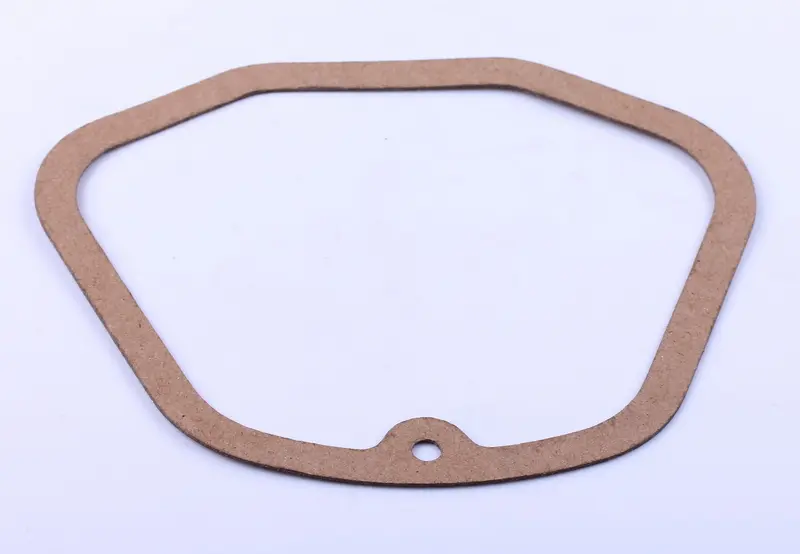

Это именно прокладка крышки, а не прокладка между головкой и цилиндром. Эти детали устанавливаются в разных местах двигателя и не заменяют друг друга. Предлагаемая прокладка имеет плоскую замкнутую форму, повторяющую контур посадочной плоскости крышки, и отдельный выступ с одним крепёжным отверстием. Такая геометрия служит главным ориентиром при сравнении с ранее установленной деталью.

Когда требуется замена

Прокладку проверяют при появлении следов масла по краю крышки, после снятия крышки для обслуживания клапанного механизма, а также при обнаружении разрыва, залома, продавленного участка или потери исходной формы. Повторная установка повреждённого уплотнения может оставить неплотный участок стыка. Масляный налёт при этом способен распространяться по наружной поверхности головки, удерживать пыль и затруднять последующий контроль состояния двигателя.

Что учитывать при подборе

• Модель двигателя. Прокладка рассчитана на исполнение 195N. Проверять нужно обозначение установленного двигателя, а не только название или мощность самого мотоблока.
• Контур крышки. Сравните общую форму, расположение прямых и скруглённых участков, ширину контура и нижний выступ со старой прокладкой и посадочной плоскостью.
• Крепёжное отверстие. Его положение должно точно совпасть с соответствующей точкой крепления. Смещение отверстия не следует компенсировать растягиванием или подрезанием детали.
• Исполнение техники. У двигателей и мотоблоков одной мощности могут встречаться разные модификации крышек. Поэтому обозначение 12/15 л.с. необходимо использовать только вместе с индексом 195N и проверкой геометрии.
• Состояние сопрягаемых поверхностей. Перед установкой убедитесь, что кромки крышки и головки не имеют повреждений, заметного коробления и остатков прежнего уплотнения, мешающих равномерному прилеганию.

Рекомендации по установке

Работы выполняют на остановленном и остывшем двигателе. После снятия крышки посадочные поверхности очищают от фрагментов прежней прокладки и загрязнений, не повреждая плоскости. Новую деталь укладывают без перекручивания, натяжения и смещения внутрь проёма. Крепление крышки затягивают равномерно в соответствии с инструкцией по обслуживанию конкретного двигателя: чрезмерное усилие может деформировать крышку или продавить прокладку, а недостаточное — не обеспечить плотного прилегания.

После сборки проверьте, что край прокладки нигде не выдавлен наружу и отверстие совмещено с креплением. Во время первого запуска и после непродолжительной работы осмотрите периметр крышки. Сухой и чистый стык позволяет быстрее заметить возможное просачивание масла и своевременно проверить посадку. Эта прокладка подходит для планового обслуживания и ремонта двигателя 195N, когда форма старой детали и конфигурация крышки совпадают с предлагаемым исполнением.
