Пружина ручного стартера 177F/188F (9/13 л.с.) TD-2

Пружина ручного стартера 177F/188F TD-2

Пружина предназначена для ремонта ручного возвратного стартера двигателей серий 177F и 188F мощностью 9 и 13 л.с. Она работает внутри стартерного корпуса вместе со шкивом и шнуром. При вытягивании рукоятки шкив поворачивается и закручивает пружину, а после отпускания накопленное усилие вращает его в обратную сторону и наматывает шнур. Исправная деталь возвращает рукоятку к корпусу и подготавливает механизм к следующей попытке запуска.

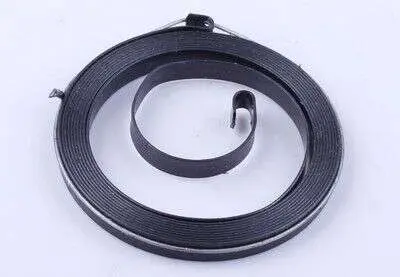

Конструкция выполнена в виде плоской ленты, свернутой в компактную спираль. На концах сформированы зацепы для соединения с деталями стартера. Такое исполнение позволяет пружине накапливать усилие при повороте шкива и отдавать его плавно по мере возврата шнура. Деталь устанавливается внутрь ручного стартера, поэтому при подборе имеет значение не только серия двигателя, но и устройство конкретного стартерного механизма.

Совместимость и подбор

Основной ориентир для этой позиции — двигатели 177F и 188F, соответствующие классу мощности 9 и 13 л.с. Эти двигатели применяются на мотоблоках и другой технике с ручным запуском, однако одинаковая мощность сама по себе не подтверждает взаимозаменяемость деталей. Перед заказом необходимо снять стартер и сопоставить новую пружину с установленной ранее.

• Серия двигателя: обозначение на двигателе должно соответствовать 177F или 188F.
• Тип стартера: деталь рассчитана на ручной возвратный механизм со шкивом и пусковым шнуром.
• Форма спирали: сравните наружный диаметр свернутой пружины, ширину ленты и направление навивки со старой деталью.
• Концы пружины: проверьте форму и расположение обоих зацепов, поскольку они должны соединяться с предусмотренными точками шкива и корпуса.
• Посадочное пространство: пружина должна свободно размещаться в своей полости без перекоса, защемления витков и контакта с неподходящими выступами.

Подбор по модели самого мотоблока менее точен, чем проверка серии двигателя и конструкции снятого стартера. На технике одного семейства могут встречаться разные варианты пусковых механизмов. Если старую пружину развернуло или она распалась на части, параметры можно сопоставить по уцелевшим зацепам, ширине ленты, диаметру полости и шкиву.

Когда требуется замена

Пружину проверяют, если пусковой шнур перестал втягиваться в корпус, возвращается только частично, провисает после рывка либо шкив вращается без заметного возвратного усилия. Причиной также может быть обрыв ленты или повреждение одного из зацепов. Перед ремонтом стоит осмотреть шнур, шкив, корпус и места фиксации: заедание или неполный возврат не всегда связаны только с пружиной.

Установка и проверка после ремонта

Ремонт выполняют на снятом ручном стартере. Сначала контролируемо снимают натяжение старой пружины, затем разбирают механизм и очищают полость от загрязнений и обломков. Новую спираль размещают без заломов, фиксируют ее концы в соответствующих зацепах корпуса и шкива, после чего задают предварительное натяжение в направлении, предусмотренном конструкцией стартера. Количество оборотов нельзя выбирать произвольно: оно зависит от конкретного шкива, длины шнура и устройства корпуса.

После сборки шнур должен вытягиваться равномерно, без рывков и закусывания, а затем полностью возвращаться внутрь. При полном вытягивании у шкива должен сохраняться допустимый запас хода, чтобы пружина не доходила до жесткого упора раньше шнура. Если возврат слабый, витки смещаются или рукоятка резко ударяет по корпусу, стартер следует повторно разобрать и проверить положение спирали и зацепов.

Сверка двигателя 177F/188F и геометрии старой детали помогает выбрать подходящую пружину TD-2 без замены стартера в сборе. Это практичное решение для восстановления нормального возврата шнура при исправных шкиве, рукоятке, корпусе и остальных деталях ручного запуска.
