Поршень Honda Tact 50 AF16 Ø41,25 мм +0,25

Ремонтный поршень Honda Tact 50 AF16 Ø41,25 мм

Поршень предназначен для ремонта цилиндро-поршневой группы 50-кубового двухтактного скутера Honda Tact модификации AF16. Диаметр 41,25 мм и обозначение +0,25 соответствуют первому ремонтному размеру: деталь устанавливают не вместо любого штатного поршня, а в цилиндр, подготовленный под этот диаметр. Такой вариант нужен при восстановлении двигателя, когда износ или повреждение рабочей поверхности уже не позволяют сохранить номинальный размер 41,00 мм.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через палец и шатун на коленчатый вал. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра. Состояние этих деталей связано с компрессией, уверенным запуском и стабильной работой мотора. Установка правильно подобранного ремонтного размера позволяет восстановить сопряжение деталей после профессиональной обработки цилиндра.

Размер и применяемость

• Диаметр поршня: 41,25 мм.
• Ремонтное увеличение: +0,25 мм относительно номинального диаметра 41,00 мм.
• Ступень ремонта: первый ремонтный размер.
• Диаметр поршневого пальца: 10 мм.
• Назначение: двухтактный двигатель скутера объемом 50 см³.
• Основная совместимость: Honda Tact AF16; для этой модификации также встречается обозначение двигателя AF05E.

Обозначение AF16 необходимо сверять именно с модификацией скутера и установленным двигателем. У семейства Honda Tact применялись разные цилиндро-поршневые группы, поэтому совпадения марки и объема 50 см³ недостаточно. Перед выбором сравнивают диаметр цилиндра после обработки, диаметр пальца, форму днища и юбки, расположение окон, высоту поршня и положение канавок для колец со снятой деталью. Поршни диаметром 39 мм для других версий Dio и Tact не являются заменой варианту 41,25 мм.

Когда применяют размер +0,25

Первый ремонтный размер выбирают при восстановлении цилиндра с износом, царапинами или неглубокими повреждениями поверхности, если результат измерений допускает обработку до требуемого диаметра. Решение принимают после промера цилиндра в нескольких поясах и направлениях. Само наличие задиров на старом поршне не определяет подходящий размер: цилиндр должен быть расточен и доведен под конкретный поршень с предусмотренным для двигателя монтажным зазором.

Поршень 41,25 мм нельзя устанавливать в необработанный цилиндр номинального диаметра 41,00 мм. Также он не подходит для цилиндра, который уже обработан под более крупную ремонтную ступень. Слишком малый зазор может привести к прихвату после нагрева, а чрезмерный — к шуму, ухудшению уплотнения и ускоренному износу. Поэтому окончательный размер цилиндра задают по фактическому диаметру приобретенного поршня и ремонтным данным двигателя.

Комплект и подготовка к установке

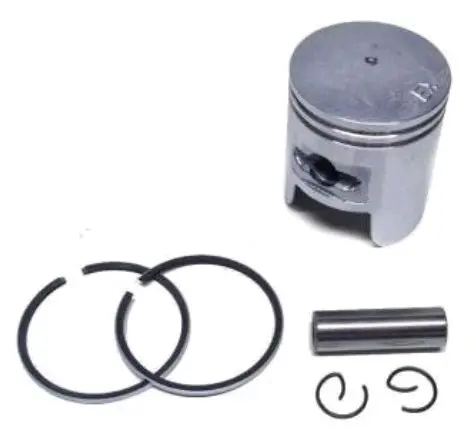

Комплект включает поршень с двумя канавками, два поршневых кольца, палец и два стопорных кольца пальца. Наличие согласованных деталей упрощает сборку цилиндро-поршневой группы: кольца устанавливаются в предназначенные для них канавки, палец соединяет поршень с верхней головкой шатуна, а стопорные кольца фиксируют палец от осевого смещения.

До сборки проверяют чистоту канавок, свободное движение колец, их положение и зазор в замках по ремонтным данным. Стопорные кольца должны полностью войти в посадочные канавки. Поршень ориентируют в цилиндре согласно его конструкции и схеме двигателя; произвольная установка другой стороной недопустима для двухтактного мотора с окнами в цилиндре. При ремонте одновременно оценивают состояние цилиндра, игольчатого подшипника верхней головки шатуна и отсутствие люфта, способного повредить новую деталь.

Этот поршень выбирают для полноценного ремонта Honda Tact AF16, когда измерения подтверждают необходимость первой ремонтной ступени 41,25 мм. Точное согласование поршня, цилиндра, пальца и колец дает основу для корректной сборки и восстановления компрессии без перехода на более крупный размер, если состояние цилиндра этого не требует.
