Поршень Honda Dio 50 +0,50 Ø39,50 мм, палец 13 мм

Ремонтный поршень Honda Dio 50 +0,50

Поршень диаметром 39,50 мм предназначен для ремонта цилиндро-поршневой группы скутера Honda Dio 50. Размер +0,50 означает увеличение относительно номинального диаметра 39,00 мм и применяется после расточки цилиндра. Это не допуск и не универсальная замена штатного поршня: цилиндр должен быть предварительно измерен и обработан под фактический размер новой детали с соблюдением требуемого монтажного зазора.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через палец на шатун. Кольца уплотняют пространство между поршнем и стенкой цилиндра. От точности сопряжения этих деталей зависят компрессия, отсутствие заеданий и стабильная работа двигателя после ремонта. Размер 39,50 мм подходит для ситуации, когда состояние цилиндра уже не позволяет сохранить номинальный диаметр, но после измерения подтверждена возможность расточки под +0,50.

Основные параметры и состав

• Назначение: ремонт цилиндро-поршневой группы Honda Dio 50.
• Диаметр: 39,50 мм.
• Ремонтное увеличение: +0,50 мм относительно номинального размера 39,00 мм.
• Диаметр поршневого пальца: 13 мм по данным этой позиции.

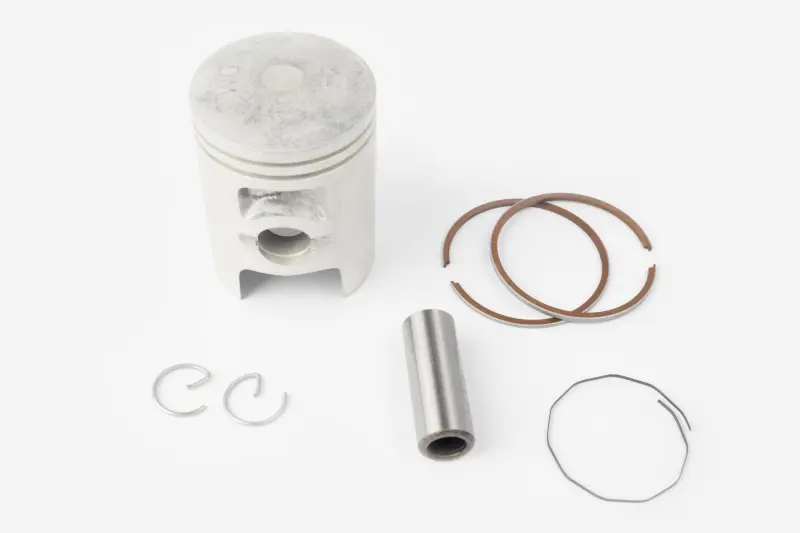

• Набор: поршень, два поршневых кольца, палец и два стопорных кольца пальца.

Как проверить совместимость

Обозначение Honda Dio 50 охватывает несколько модификаций, поэтому одной модели скутера для уверенного подбора недостаточно. С демонтированным поршнем необходимо сравнить диаметр пальца, общую и компрессионную высоту, положение отверстия под палец, форму днища и юбки, конфигурацию окон, ширину и расположение канавок для колец. Для двухтактной конструкции также существенно положение фиксаторов колец: их замки должны оставаться в предусмотренных местах и не попадать в окна цилиндра.

Особого внимания требует палец 13 мм. Для многих распространенных поршней Honda Dio 50 диаметром 39,50 мм в товарных каталогах указан палец 12 мм, поэтому эти варианты нельзя считать взаимозаменяемыми. Перед заказом измерьте палец снятого поршня штангенциркулем или микрометром и проверьте посадочные размеры поршня и верхней головки шатуна. Если установлен палец 12 мм, эта позиция с размером 13 мм без подтвержденной конструктивной совместимости не подходит.

Подготовка цилиндра и установка

Расточку выполняют под конкретный поршень, а не только по числу 39,50 в названии. Сначала нутромером измеряют цилиндр в нескольких поясах и взаимно перпендикулярных направлениях, чтобы оценить диаметр, овальность и конусность. Поршень измеряют микрометром в контрольной зоне юбки, указанной для двигателя или изготовителя детали. Разница между фактическими измерениями определяет монтажный зазор. Окончательный размер обработки выбирает моторист с учетом требований ремонтной документации Honda Dio соответствующей модификации.

До сборки проверяют состояние поверхности цилиндра, шатуна, посадки пальца и канавок поршня. Каждое кольцо устанавливают в обработанный цилиндр и измеряют зазор в замке; дополнительно контролируют посадку колец в канавках. Кольца монтируют без чрезмерного растягивания, совмещая их замки с предусмотренными фиксаторами. Стопорные кольца пальца должны полностью сесть в канавки: неполная фиксация способна привести к смещению пальца и повреждению цилиндра.

После сборки коленчатый вал плавно проворачивают вручную, проверяя свободное движение поршня по всему ходу. Слишком малый зазор между поршнем и цилиндром повышает риск прихвата при нагреве, а чрезмерный не обеспечивает правильного уплотнения и устойчивого положения поршня. Профессиональное измерение, расточка и проверка геометрии перед монтажом помогают использовать ремонтный размер +0,50 по назначению и избежать повторной разборки двигателя.
