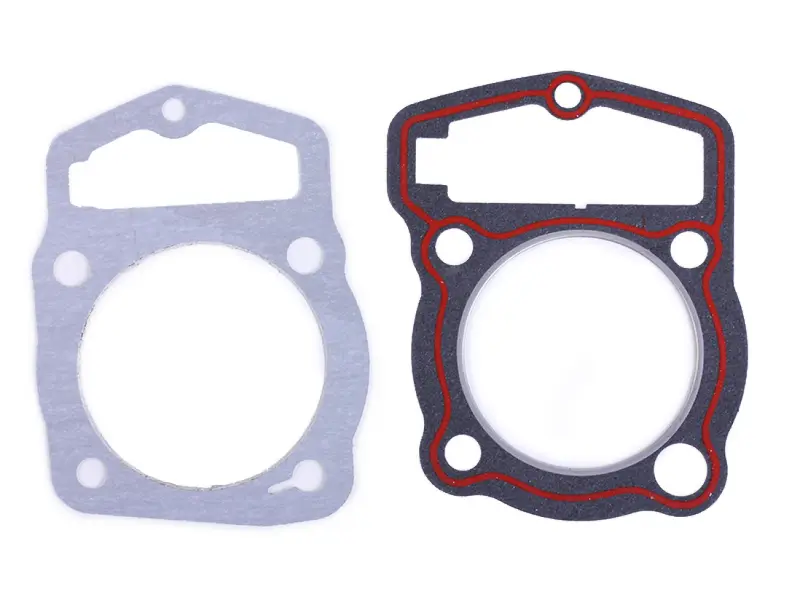

Набор прокладок цилиндра 4T CB 200 полный AMG

Набор прокладок цилиндра 4T CB 200 полный AMG

Полный набор предназначен для ремонта и обслуживания цилиндро-поршневой группы четырёхтактного двигателя CB 200 рабочим объёмом 200 см³. В него входят прокладки цилиндра и головки цилиндра, необходимые при замене цилиндра или головки, разборке верхней части мотора и последующей сборке узла. Комплект позволяет сразу подготовить уплотнительные детали для основных соединений цилиндра и головки.

Прокладки устанавливаются между сопрягаемыми поверхностями и формируют герметичные стыки собранного узла. Их состояние непосредственно влияет на правильность установки цилиндра и головки. После демонтажа прокладка может иметь повреждённые кромки, следы продавливания, разрывы, деформацию или признаки подтекания в зоне соединения. В таких случаях уплотнение следует заменить, а не устанавливать повторно. Новый комплект особенно уместен при ремонте уже разобранного двигателя, когда доступ к посадочным поверхностям открыт и можно качественно подготовить узел к сборке.

Набор рассчитан на технику с обозначением 4T CB 200 и применяется на китайских четырёхтактных мотоциклах с двигателем объёмом 200 см³. При подборе его рассматривают для Geon Pantera N200/S200, Lifan LF200, Loncin JL200-68A, Shineray XY200GY, Viper V200/V250-F2, Zongshen ZS200 и ZUBR 200ZH. При этом обозначение CB 200 используется у разных версий техники, поэтому принадлежность мотоцикла к одной из перечисленных моделей не отменяет проверки конфигурации установленного двигателя.

Когда нужен комплект

• при плановом ремонте цилиндро-поршневой группы;
• при снятии или замене цилиндра;
• при демонтаже или замене головки цилиндра;
• при сборке верхней части двигателя после разборки;
• при обнаружении разрывов, продавливания, деформации или следов подтекания на старых прокладках.

Подбирать набор только по рабочему объёму двигателя нельзя: одинаковые 200 см³ не гарантируют совпадения внешнего контура, каналов и крепёжных отверстий. Перед заказом сопоставьте комплект с демонтированными прокладками. Проверьте общую форму каждой детали, диаметр и положение центрального отверстия, расположение отверстий под крепёж и масляных каналов. Дополнительно учитывайте конфигурацию цилиндра и головки конкретного двигателя. Такая проверка особенно важна, если точная модификация мотоцикла неизвестна или двигатель ранее заменялся.

Перед установкой полностью очистите привалочные поверхности цилиндра и головки и внимательно проверьте их состояние. На подготовленных плоскостях не должно оставаться фрагментов снятых прокладок, способных помешать правильной посадке новых деталей. До окончательной сборки приложите прокладки по месту и убедитесь, что контуры и все предусмотренные отверстия совпадают, а каналы не перекрываются.

Каждую прокладку устанавливайте на предназначенное для неё место без перегибов и смещения относительно отверстий. При сборке соблюдайте последовательность затяжки крепежа и момент, предусмотренные сервисными данными конкретного двигателя. Универсального значения для всех версий CB 200 нет, поэтому эти параметры выбирают именно для установленной модификации мотора.

Набор AMG подходит для тех случаев, когда требуется заменить уплотнения цилиндра и головки одним комплектом и корректно собрать разобранную верхнюю часть двигателя. Предварительное сравнение со снятыми деталями и проверка всех каналов помогают выбрать подходящий вариант и избежать установки прокладки с несовпадающим контуром.
