Реле-регулятор зарядки 4T GY6 125/150, 4 провода

Реле-регулятор зарядки для 4T GY6 125/150

Четырехпроводное реле-регулятор предназначено для системы зарядки скутеров с четырехтактными двигателями семейства GY6 объемом 125 или 150 см³. Деталь объединяет функции выпрямителя и регулятора: преобразует поступающий от генератора переменный ток в постоянный и ограничивает напряжение, используемое для зарядки аккумулятора и питания бортовой сети. Исправная работа регулятора особенно важна при изменении оборотов двигателя, поскольку параметры на выходе генератора зависят от режима его работы.

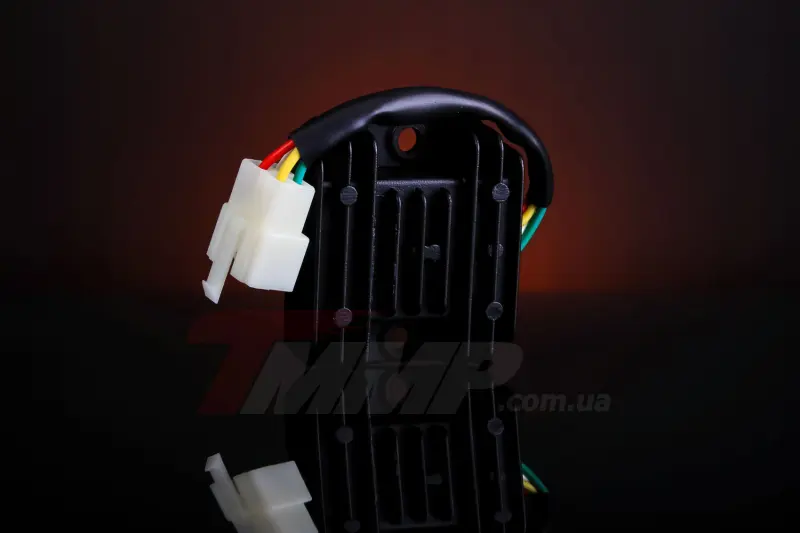

Деталь выполнена в черном ребристом корпусе, имеет монтажное отверстие и четыре цветных провода, выведенных к двум белым соединительным колодкам. Ребристая поверхность увеличивает площадь теплоотдачи корпуса, а отдельный проводной вывод позволяет подключить регулятор к ответной части штатной проводки. При подборе следует учитывать всю конфигурацию подключения, а не только обозначение двигателя или количество проводов.

Назначение в системе зарядки

Генератор вырабатывает переменный ток, тогда как аккумулятор заряжается постоянным. Реле-регулятор выполняет необходимое преобразование и удерживает выходное напряжение в пределах, предусмотренных конструкцией конкретного скутера. При неисправности этой детали аккумулятор может не получать достаточного заряда либо напряжение может превышать нормальное значение. Возможны затрудненный электрический запуск после поездки, нестабильная яркость освещения, быстрое разряжение аккумулятора или заметный нагрев соединений.

Подобные признаки не всегда означают поломку самого регулятора. На заряд влияют состояние аккумулятора и генератора, качество соединения с массой, предохранитель, проводка и контакт в колодках. Поэтому перед заменой полезно измерить напряжение на клеммах аккумулятора при остановленном и запущенном двигателе, а затем проверить его изменение при повышении оборотов. Полученные значения сопоставляют с сервисными данными конкретной модели скутера.

Что сравнить перед покупкой

• Двигатель и объем: применение заявлено для четырехтактных GY6 125/150; в карточках аналогичных регуляторов также встречаются обозначения двигателей 152QMI и 157QMJ.
• Количество проводов: у этой версии их четыре. Пяти- и четырехпроводные исполнения нельзя считать взаимозаменяемыми без проверки схемы.
• Форма соединителей: сравните число колодок, их контуры, фиксаторы и расположение контактных гнезд с установленной деталью.
• Распиновка: одинаковый корпус и такое же число проводов еще не подтверждают одинаковое назначение контактов.
• Монтаж: сопоставьте положение отверстия, направление проводного вывода и доступное пространство возле штатного места.

Проверка разъемов и установка

До монтажа необходимо осмотреть ответные колодки проводки. Потемневшие, ослабленные, окисленные или деформированные контакты создают дополнительное сопротивление, могут нагреваться и мешать нормальному заряду даже после установки исправной детали. Поврежденный разъем следует привести в порядок до подключения нового регулятора. Провода размещают без натяжения, резких перегибов и контакта с горячими либо подвижными частями скутера.

Подключение выполняют при выключенном зажигании и обесточенной бортовой сети. Назначение контактов проверяют по схеме соответствующей модели: ориентироваться исключительно на цвет изоляции нельзя, поскольку разводка разных версий GY6 может отличаться. Корпус надежно фиксируют через предусмотренное отверстие, сохраняя свободное положение провода и разъемов.

После установки проверяют плотность соединений и повторно измеряют напряжение на аккумуляторе в нескольких режимах работы двигателя. Для точного подбора этого реле-регулятора одновременно сверяйте семейство и объем двигателя, четыре провода, конфигурацию обеих колодок, расположение контактов и способ крепления. Такой подход помогает исключить внешне похожую, но электрически несовместимую версию.
