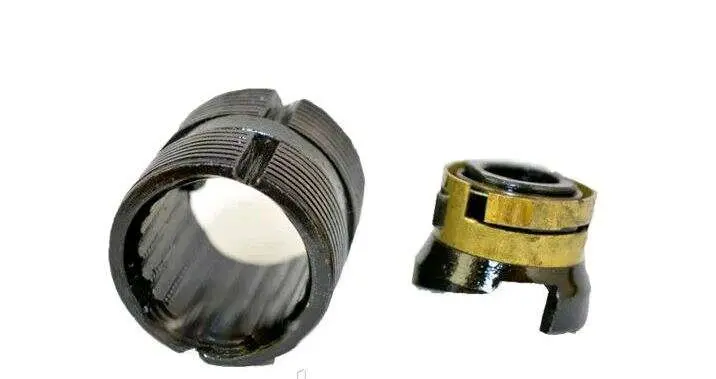

Тормозной барабан в сборе для червячной втулки на 36 спиц FM

Тормозной барабан FM для червячной велосипедной втулки

Тормозной барабан в сборе предназначен для ремонта задней червячной втулки с ножным тормозом, рассчитанной на колесо с 36 спицами. Такая конструкция применяется на дорожных велосипедах типа «Украина», где торможение выполняется обратным нажатием на педали, а соответствующий механизм размещен внутри задней втулки. Деталь подойдет для восстановления штатной схемы без перехода на другой тип втулки или тормоза.

Это именно часть втулки, а не полностью укомплектованная задняя втулка и не отдельный тормоз для установки на раму. Барабан работает совместно с внутренними деталями червячного механизма. Поэтому при подборе нужно учитывать не только число спиц в колесе, но и исполнение самой втулки. Обозначение «36 спиц» относится к совместимой втулке и колесу; оно не заменяет проверку формы, посадочных поверхностей и сопрягаемых деталей.

Что проверить при выборе

• Тип втулки. Требуется задняя червячная втулка с педальным приводом тормоза. Деталь не следует выбирать для кассетной, трещоточной, планетарной или иной конструкции только на основании внешнего сходства.
• Исполнение колеса. Товар заявлен для втулки на 36 спиц. Перед ремонтом пересчитайте отверстия во фланцах старой втулки либо спицы собранного колеса.
• Конструкция тормоза. Совместимый механизм приводится в действие движением педалей назад. Если велосипед тормозит ручкой через трос, колодками по ободу или дисковым суппортом, требуется деталь другого типа.
• Посадочная геометрия. Сравните барабан со снятой деталью по общей форме, расположению выступов, пазов и участков сопряжения. Даже у втулок на одинаковое число спиц внутреннее исполнение может различаться.
• Состояние остальных деталей. До сборки проверьте ось, конусы, подшипниковые дорожки, тормозные детали и крепеж. Повреждение сопрягаемых поверхностей может потребовать более широкого ремонта втулки.

Замена и установка

Барабан заменяют после разборки задней втулки, когда износ или повреждение штатной детали мешают нормальной работе педального тормоза либо не позволяют корректно собрать механизм. Перед монтажом внутренние детали очищают от загрязнений, осматривают и располагают в предусмотренной последовательности. Для обслуживания применяют смазку, подходящую для конкретной зоны втулки; рабочие поверхности тормозного механизма нельзя обрабатывать произвольно, поскольку условия их работы отличаются от условий работы подшипников.

После сборки необходимо правильно отрегулировать подшипники и убедиться, что колесо вращается без заеданий, заметного бокового люфта и чрезмерной затяжки. Затем отдельно проверяют включение тормоза при обратном ходе педалей и надежность фиксации реактивной части втулки. Если устройство старой втулки неизвестно или детали имеют значительную выработку, установку стоит поручить веломеханику.

Модель FM рассчитана на конкретный ремонтный сценарий: червячная задняя втулка, ножной тормоз и колесо на 36 спиц. Сверка этих трех признаков вместе с посадочной геометрией старого барабана помогает выбрать подходящую деталь и сохранить привычный принцип работы дорожного велосипеда.
