Барабанные тормозные колодки Activ/Alpha/Delta, Yamaha YB100 (TP)

Барабанные тормозные колодки Activ/Alpha/Delta, Yamaha YB100 (TP)

Комплект предназначен для обслуживания барабанного тормоза мопедов Activ, Alpha, Delta и техники семейства Yamaha YB100 с соответствующей конфигурацией механизма. Две дугообразные колодки устанавливаются внутри тормозного барабана. При нажатии на рычаг или педаль привод поворачивает разжимной кулачок, колодки расходятся и прижимают фрикционные поверхности к внутренней стенке барабана. Возникающее трение замедляет вращение колеса.

Конструкция и назначение

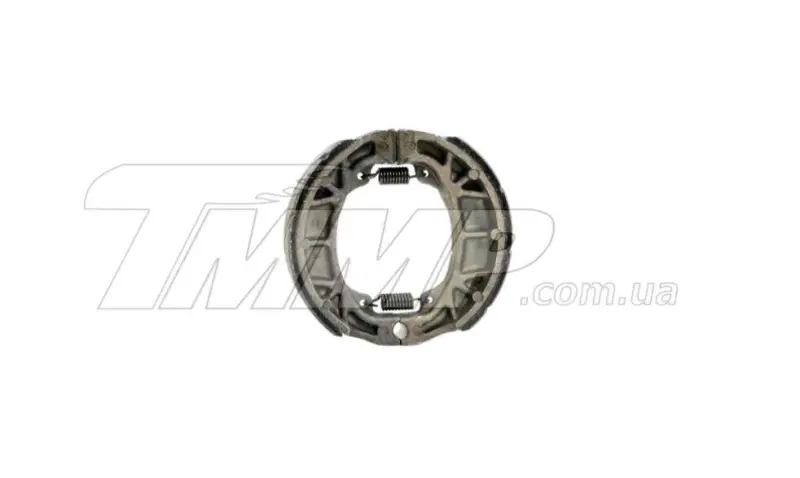

Колодки образуют парный механизм и соединяются двумя возвратными пружинами. Пружины стягивают детали после отпускания тормоза и помогают вернуть механизм в исходное положение. На наружной дуге каждой колодки расположена фрикционная накладка, которая непосредственно взаимодействует с барабаном. Такая конструкция соответствует барабанной системе: ей не нужны дисковый ротор и суппорт, поэтому колодки нельзя подбирать как обычные накладки для дискового тормоза.

Замена требуется при заметном износе фрикционных поверхностей, недостаточном запасе регулировки привода, неравномерной работе механизма либо после разборки, выявившей повреждение накладок или пружин. Причиной слабого торможения могут быть не только колодки: одновременно проверяют состояние барабана, разжимного кулачка, опорных участков, привода и регулировочных деталей. Если колесо после отпускания тормоза продолжает притормаживать, необходимо также оценить свободный ход привода и возврат механизма.

Как проверить совместимость

Обозначения Activ, Alpha, Delta и Yamaha YB100 задают семейства техники, но внутри одной модели возможны разные ступицы и исполнения тормоза. Перед заказом следует убедиться, что на мопеде установлен именно барабанный механизм, а не дисковый. Затем старые колодки сопоставляют с новыми по общему диаметру собранной пары, ширине дуги, форме торцов, расположению опорных площадок и мест крепления пружин. Важна и конфигурация сопряжения с разжимным кулачком: даже небольшое различие в посадочной геометрии может помешать правильной установке.

• Тип детали: колодки для барабанного тормозного механизма.
• Заявленная применяемость: Activ, Alpha, Delta и Yamaha YB100.
• Исполнение: две дугообразные колодки с фрикционными накладками.
• Возврат механизма: конструкция включает две стяжные пружины.
• Обозначение исполнения: TP.

Рекомендации по установке

Работу выполняют после снятия колеса и открытия тормозного барабана. До монтажа очищают внутреннюю полость от продуктов износа, осматривают рабочую поверхность барабана и проверяют свободное движение кулачка. Фрикционные поверхности должны оставаться чистыми: попадание масла или консистентной смазки ухудшает контакт с барабаном. Смазочные материалы допустимы только на предусмотренных точках подвижного сопряжения и не должны попадать на накладки.

Колодки устанавливают парой, сохраняя правильное положение опорных торцов и возвратных пружин. После сборки проверяют свободное вращение колеса, возврат рычага и регулируют свободный ход тормозного привода в соответствии с устройством конкретного мопеда. Первые торможения после монтажа выполняют плавно: новым фрикционным поверхностям требуется сформировать равномерный контакт с внутренней поверхностью используемого барабана.

Эта позиция подходит для ремонта только при совпадении конструкции штатного барабанного механизма. Проверка снятой пары по форме и посадочным точкам помогает исключить ошибку между внешне похожими колодками для разных ступиц и выбрать деталь, которая корректно размещается внутри барабана.
