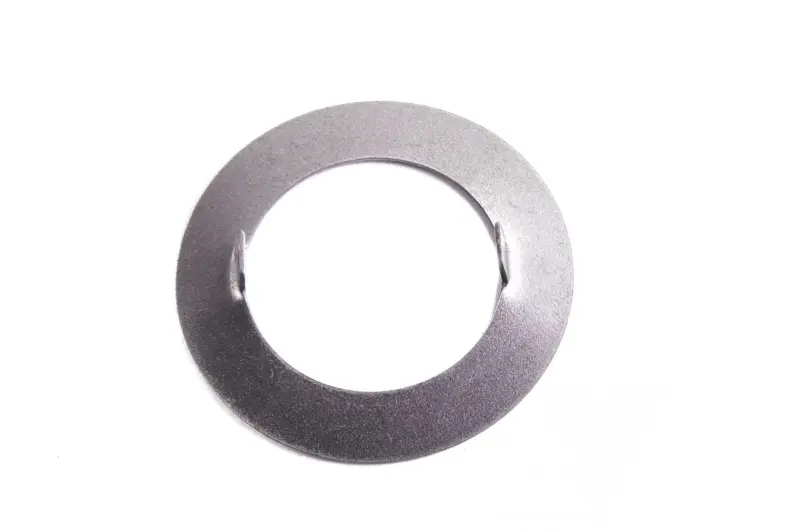

Шайба предназначена для фиксации гайки, которой ведущая звезда главной передачи закрепляется на вторичном валу мотоцикла ИЖ. Деталь устанавливается рядом со звездой и после затяжки гайки механически блокирует ее проворачивание. Такая фиксация нужна в месте, где крепеж постоянно испытывает вращательную нагрузку и вибрации от двигателя и цепного привода.

Назначение и конструкция

Деталь выполнена в виде плоского кольца с внутренними выступами и участками, рассчитанными на загиб. Внутренние выступы задают положение шайбы относительно посадочного места, а отгибаемая часть входит в контакт с гранями затянутой гайки. Благодаря этому крепление звезды получает механический стопор: гайка не может свободно поворачиваться, пока загнутые участки сохраняют правильную форму и плотно прилегают к ее граням.

Шайба работает именно в креплении ведущей звезды на вторичном валу и не является комплектом звезд или цепи. Она не определяет шаг цепи, количество зубьев и передаточное отношение. Ее задача — удерживать затянутую гайку в установленном положении. В схемах коробки передач ИЖ эта деталь располагается последовательно со звездочкой вторичного вала и гайкой ее крепления.

Размеры и подбор

Для этой стопорной шайбы указываются внутренний диаметр около 30–31 мм, наружный диаметр около 47–48 мм и толщина около 0,8–1 мм. При подборе нужно учитывать не только общие диаметры, но и форму внутреннего отверстия, расположение выступов, толщину детали, размер опорной поверхности и конфигурацию гайки. Шайба должна ровно лечь на посадочное место, не перекоситься на валу и оставить доступный участок для надежного загиба.

• Назначение: стопорение гайки ведущей звезды.
• Место установки: крепление звезды на вторичном валу трансмиссии ИЖ.
• Конструкция: кольцевая шайба с внутренними выступами и отгибаемыми участками.
• Ориентиры размера: внутренний диаметр 30–31 мм, наружный 47–48 мм, толщина 0,8–1 мм.
• Материал: сталь.

Когда требуется замена

Состояние стопорной шайбы проверяют при снятии ведущей звезды, обслуживании вторичного вала и ремонте цепного привода. Причиной замены становятся трещины, надрывы возле мест сгиба, сломанные выступы, выраженная коррозия или деформация плоскости. Нельзя оставлять деталь, которая неплотно прилегает к гайке, проворачивается на посадке либо не позволяет сформировать уверенный загиб. Повторное разгибание и загибание одного участка ослабляет металл, поэтому уже поврежденную шайбу следует заменить.

Установка

Перед сборкой очищают опорные поверхности звезды и гайки, проверяют посадку шайбы и отсутствие помех для ее выступов. Затем устанавливают звезду, стопорную шайбу и гайку в предусмотренной конструкцией последовательности. После затяжки гайки шайбу подгибают к двум ее граням, как предусмотрено ремонтной документацией ИЖ. Загиб должен прилегать к грани, а сама шайба — оставаться ровной и не смещаться относительно вала.

При демонтаже сначала полностью разгибают стопорящие участки и только после этого отворачивают гайку. У ведущей звезды ИЖ применяется гайка с левой резьбой, поэтому направление отворачивания отличается от привычного. До начала ремонта стоит сопоставить новую шайбу со снятой деталью и проверить размеры посадки, форму внутренних выступов и положение мест загиба. Это помогает исключить установку внешне похожей шайбы от другого крепления.
