Кран слива охлаждающей жидкости ZS/ZH1100 (15 л.с.) TD

Кран слива охлаждающей жидкости ZS/ZH1100 (15 л.с.) TD

Кран предназначен для системы водяного охлаждения дизельных двигателей ZS1100 и ZH1100 мощностью 15 л.с., устанавливаемых на мотоблоки и мототракторы. Через него охлаждающую жидкость выпускают из двигателя во время планового обслуживания, промывки системы или разборки связанных деталей. Исправный запорный механизм позволяет закрывать сливное отверстие при эксплуатации техники и открывать его перед обслуживанием без демонтажа самого крана.

Назначение и конструкция

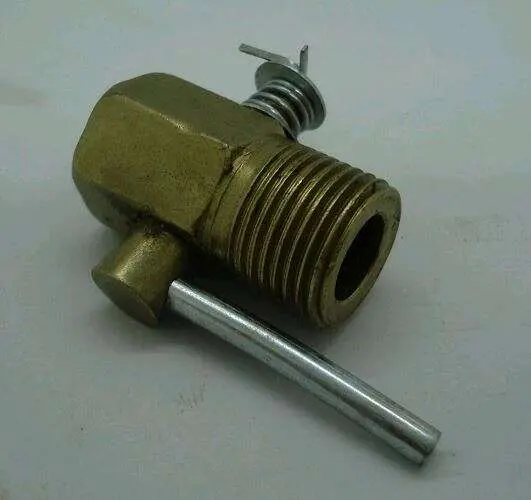

Деталь выполнена в виде компактного латунного крана с наружной присоединительной резьбой и ручным механизмом открытия. Резьбовая часть служит для установки в предусмотренное отверстие двигателя, а канал внутри корпуса отводит жидкость наружу после открытия запора. Такая конструкция рассчитана на постоянное размещение в точке слива: при обычной работе двигателя кран остается закрытым, а при обслуживании обеспечивает доступ к охлаждающей жидкости.

По данным товарных карточек, длина детали составляет 35 мм, указанный диаметр — 16 мм, масса — 50 г. Эти значения помогают предварительно сопоставить новую деталь со снятым краном, однако для окончательного выбора необходимо проверить не только общий размер. Значение имеют диаметр и шаг присоединительной резьбы, длина резьбового участка, форма посадочного места, направление отвода жидкости и свободное пространство для управления запором после установки.

Что проверить при подборе

• Модель двигателя: кран рассчитан на дизельные двигатели ZS1100 и ZH1100 с водяным охлаждением и номинальной мощностью 15 л.с.
• Резьбовое соединение: сравните наружный диаметр, шаг, длину резьбы и форму уплотняемой поверхности со старой деталью.
• Габариты корпуса: новый кран не должен упираться в соседние части двигателя или мешать доступу к механизму открытия.
• Расположение сливного канала: его ориентация должна позволять направленно выпускать жидкость в подготовленную емкость.
• Состояние посадочного места: перед монтажом очистите резьбу от загрязнений и остатков прежнего уплотнения, не повреждая витки.

Когда требуется замена

Новый кран нужен, если старый перестал надежно перекрывать слив, пропускает жидкость по резьбе или через запорную часть, закис и не открывается при обслуживании либо имеет поврежденный корпус. Следы охлаждающей жидкости возле места установки также требуют проверки: причиной может быть неплотность самого механизма, резьбового соединения или посадочной поверхности. До покупки стоит снять старую деталь и сопоставить ее конструкцию с новой, поскольку двигатели одной техники могут различаться исполнением и установленными комплектующими.

Установка и обслуживание

Работы выполняют на остановленном и полностью остывшем двигателе. Перед снятием старого крана охлаждающую жидкость сливают в подходящую емкость, затем очищают посадочное отверстие и осматривают резьбу. Способ уплотнения выбирают с учетом конструкции двигателя и ранее примененного решения. Кран заворачивают без перекоса и чрезмерного усилия, чтобы не повредить резьбу корпуса или посадочное место.

После монтажа механизм переводят в закрытое положение, систему заполняют предусмотренной для двигателя жидкостью и проверяют соединение на отсутствие подтеканий. Управляющая часть должна оставаться доступной для последующего обслуживания. Правильно подобранный кран ZS/ZH1100 упрощает контролируемый слив содержимого системы охлаждения и восстанавливает герметичность штатной точки обслуживания двигателя.
