Прокладка крышки головки цилиндра ZS1100/ZH1100 15 л.с. TD

Прокладка крышки головки цилиндра ZS1100/ZH1100 15 л.с. TD

Прокладка предназначена для установки между крышкой и головкой цилиндра одноцилиндровых дизельных двигателей ZS1100 и ZH1100 мощностью 15 л.с., применяемых на мотоблоках и мототракторах. Она повторяет форму сопрягаемых поверхностей и после затяжки крышки уплотняет их стык. Деталь относится именно к крышке головки: ее не следует путать с прокладкой, которая располагается между цилиндром и головкой.

Назначение детали

Под крышкой головки находятся смазываемые детали клапанного механизма. Прокладка закрывает зазор по периметру крышки и помогает удерживать моторное масло внутри этой зоны. Исправное уплотнение уменьшает вероятность появления масляных следов на наружной поверхности головки, загрязнения двигателя и налипания пыли на влажный стык. Для дизеля с водяным охлаждением, который эксплуатируется под нагрузкой и испытывает регулярный нагрев, состояние этого соединения важно при каждом обслуживании верхней части двигателя.

Замена требуется, если после очистки двигателя масло снова появляется непосредственно по линии прилегания крышки, старая прокладка порвана, смята, затвердела либо потеряла исходную форму. Новую деталь также целесообразно подготовить перед снятием крышки для осмотра или обслуживания клапанного механизма: ранее обжатое уплотнение после разборки не всегда повторно прилегает равномерно. Одновременно следует убедиться, что течь действительно начинается у крышки, а не поступает с другого участка двигателя.

Как проверить совместимость

Основные ориентиры для подбора — обозначение двигателя ZS1100 или ZH1100, мощность 15 л.с. и место установки под крышкой головки цилиндра. Маркировка мотоблока сама по себе недостаточна: техника разных производителей может комплектоваться двигателями различных серий. Надежнее определить модель непосредственно по документации двигателя, а затем сопоставить новую прокладку со снятой деталью и посадочной плоскостью крышки.

• Модель двигателя: ZS1100 или ZH1100.
• Тип двигателя: одноцилиндровый четырехтактный дизель с водяным охлаждением.
• Класс мощности: 15 л.с.
• Место установки: соединение крышки с головкой цилиндра.
• Исполнение: TD.

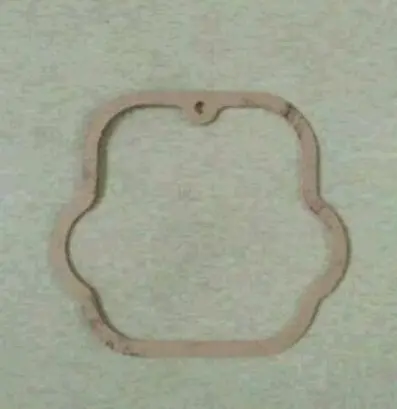

• Геометрия: замкнутый плоский контур с центральным проемом, боковыми выступами, верхней выемкой и небольшим отверстием.

Перед покупкой сравните внешний контур, ширину и высоту прокладки, расположение боковых выступов, верхней выемки и отверстия. Даже близкие по мощности дизели могут иметь другую крышку. Если старая деталь сильно деформирована, ориентируйтесь также на форму посадочной плоскости: прокладка должна располагаться по всему периметру без натяжения, складок и выхода за край.

Подготовка и установка

Работы выполняют на остановленном и остывшем двигателе. После снятия крышки удаляют остатки прежней прокладки и загрязнения, затем очищают и высушивают обе сопрягаемые поверхности. При очистке важно не оставлять царапин и не допускать попадания отделившихся частиц внутрь головки. Крышку проверяют на трещины, повреждения кромки и заметную деформацию: новая прокладка не устранит течь, если прилегающая поверхность искривлена.

Деталь укладывают ровно по контуру, совмещая ее форму с крышкой и головкой. Крепеж затягивают равномерно, соблюдая последовательность и усилие, предусмотренные руководством конкретного двигателя. Чрезмерная затяжка способна смять прокладку или деформировать крышку, а недостаточная не обеспечит одинакового прижатия по периметру. Герметизирующий состав применяют только тогда и на тех участках, где это прямо предусмотрено инструкцией двигателя; наносить его без необходимости по всей поверхности не следует.

После сборки проверьте, что край прокладки нигде не завернулся и не вышел из стыка. После первого запуска осмотрите соединение на холостом ходу, а затем повторите проверку после прогрева и короткой работы под нагрузкой. Правильно подобранная и установленная прокладка восстанавливает аккуратное уплотнение крышки и помогает сохранить наружную часть двигателя сухой и чистой.
