Толкатели штанг ГРМ ZS/ZH1100 15 л.с., пара

Толкатели штанг ГРМ для двигателя ZS/ZH1100

Пара толкателей предназначена для обслуживания газораспределительного механизма одноцилиндрового дизельного двигателя ZS1100 или ZH1100 мощностью 15 л.с. с водяным охлаждением. Эти детали устанавливаются в приводе клапанов между кулачками распределительного вала и штангами. Комплект подходит для ремонта мотоблока и другой техники, оснащенной двигателем указанной серии.

Во время работы двигателя толкатель следует за профилем кулачка распределительного вала и преобразует его вращение в возвратно-поступательное движение. Усилие передается через штангу к коромыслу, которое приводит клапан. Поэтому состояние контактной поверхности, направляющей части и посадочного места толкателя непосредственно влияет на свободное перемещение деталей привода и соблюдение предусмотренных зазоров.

Конструкция и назначение

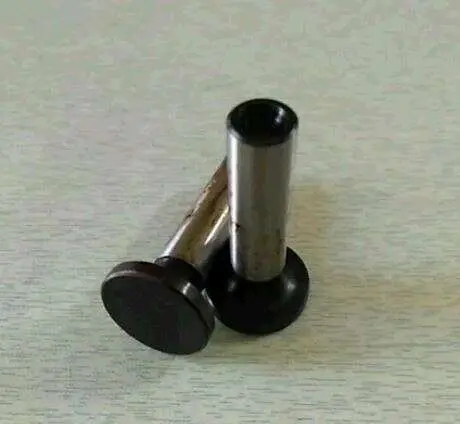

Каждая деталь имеет цилиндрическую направляющую часть и расширенное круглое основание. Основание работает со стороны распределительного вала, а полая верхняя часть служит опорой для конца штанги. В набор входят два одинаковых по типу толкателя, что позволяет обслужить обе соответствующие позиции клапанного привода одним комплектом.

Толкатели проверяют при разборке ГРМ, если в клапанном механизме появился посторонний стук, обнаружены затрудненное перемещение, следы выработки или повреждения контактных поверхностей. Причина шума не всегда ограничивается одной деталью, поэтому вместе с толкателями необходимо осмотреть штанги, коромысла, регулировочные винты и кулачки распределительного вала. Такой осмотр помогает выявить сопряженные повреждения до сборки двигателя.

Что учитывать при подборе

• Модель двигателя: изделие рассчитано на дизельные двигатели ZS1100 и ZH1100.
• Исполнение: ориентиром служит версия мощностью 15 л.с. с водяным охлаждением.
• Тип детали: это именно толкатели, устанавливаемые под штанги ГРМ, а не сами длинные штанги.
• Количество: в товарную позицию входит пара толкателей.
• Геометрия: до установки следует сравнить длину, диаметр направляющей части, размер основания и форму опоры под штангу со снятыми деталями.

Обозначение модели мотоблока само по себе не всегда достаточно для выбора: на технике разных выпусков могут применяться отличающиеся модификации двигателя. Надежнее проверить обозначение непосредственно на двигателе и сопоставить конструкцию старых толкателей с новыми. Если двигатель ремонтировался ранее, дополнительно учитывают фактически установленный вариант ГРМ.

Установка и проверка после ремонта

Монтаж выполняют при открытом клапанном механизме с соблюдением порядка сборки, предусмотренного для двигателя ZS/ZH1100. Перед установкой очищают посадочные места и проверяют, не осталось ли в них загрязнений или продуктов износа. Толкатели должны перемещаться в направляющих свободно, без перекоса и заклинивания; концы штанг должны правильно располагаться в их опорах.

После сборки проверяют положение штанг и коромысел, а также регулируют клапанные зазоры по техническим данным конкретной версии двигателя. Перед запуском механизм проворачивают вручную и убеждаются, что детали движутся последовательно, а штанги не выходят из посадочных мест. Пара толкателей ZS/ZH1100 подходит для планового восстановления привода клапанов и ремонта после обнаружения износа, когда размеры и исполнение снятых деталей совпадают с выбранным комплектом.
