Манжеты гильзы ZS/ZH1100 Ø100 мм, 2 шт.

Манжеты гильзы ZS/ZH1100 Ø100 мм

Комплект из двух уплотнительных колец предназначен для установки на гильзу цилиндра одноцилиндровых дизельных двигателей ZS1100 и ZH1100 мощностью 15 л. с. с водяным охлаждением. Манжеты размещаются в предусмотренных для них канавках и уплотняют соединение гильзы с блоком цилиндра. Правильно установленные кольца помогают сохранить герметичность посадки после сборки двигателя.

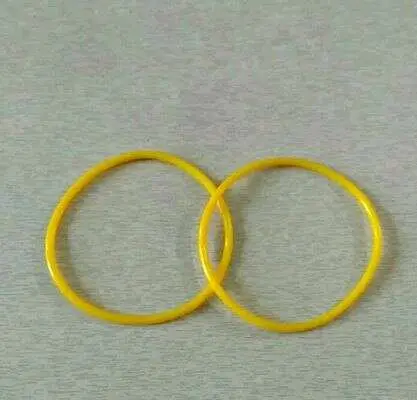

В комплект входят две резиновые манжеты желтого цвета. Внутренний диаметр каждого кольца составляет 100 мм, диаметр круглого сечения — 4 мм. Эти параметры соответствуют гильзе двигателя семейства ZS/ZH1100, однако при подборе нужно учитывать не только обозначение 1100: двигатели и ремонтные детали одной внешне похожей группы могут различаться исполнением и посадочными размерами.

Назначение и конструкция

Гильза цилиндра устанавливается в блок двигателя, а кольца располагаются в ее кольцевых канавках. Две манжеты образуют уплотнение в зоне посадки гильзы. Такое расположение рассчитано на комплектное применение: для одной гильзы ZS/ZH1100 используются два кольца. При ремонте следует устанавливать обе манжеты, не заменяя одну из них случайно подобранным кольцом другого размера.

• Тип детали: резиновые уплотнительные манжеты гильзы цилиндра.
• Совместимые двигатели: дизельные ZS1100 и ZH1100.
• Параметры двигателя: один цилиндр, водяное охлаждение, номинальная мощность 15 л. с.
• Внутренний диаметр: 100 мм.
• Диаметр сечения: 4 мм.
• Количество: 2 кольца для одной гильзы.
• Цвет: желтый.

Как проверить совместимость

До начала ремонта сверьте обозначение двигателя: комплект рассчитан именно на ZS1100 или ZH1100. Марка мотоблока сама по себе не определяет совместимость, поскольку на технику одной серии могли устанавливать разные двигатели. Дополнительно проверьте диаметр гильзы и канавок под манжеты. Для этого комплекта определяющими значениями являются внутренний диаметр кольца 100 мм и сечение 4 мм.

Если старые кольца сохранили форму, сравните их диаметр и толщину с параметрами нового комплекта. Растянутую, сплющенную или поврежденную манжету нельзя использовать как единственный размерный образец: надежнее ориентироваться на модель двигателя, гильзу и размеры посадочных канавок. Не следует подбирать кольца только по цвету или приблизительному внешнему диаметру.

Рекомендации по установке

Манжеты устанавливают при снятой гильзе. Перед сборкой канавки и прилегающие поверхности очищают от старых уплотнений, загрязнений и отложений. Каждое кольцо должно полностью войти в свою канавку, лежать ровно, без перекручивания, надрезов и участков, выступающих из посадочного места. При монтаже нельзя повреждать резину острым инструментом или протягивать манжету через заусенцы.

После размещения колец гильзу устанавливают аккуратно, контролируя, чтобы манжеты не сместились и не были зажаты краем посадочного отверстия. Порядок разборки и сборки, подготовку поверхностей и допустимые монтажные составы следует выбирать по сервисным требованиям конкретного двигателя. Если гильза демонтировалась из-за ремонта цилиндропоршневой группы или нарушения герметичности, состояние обеих канавок и посадочной поверхности блока проверяют до окончательной сборки.

Комплект подходит для восстановления штатного уплотнения гильзы двигателя ZS/ZH1100 при плановом ремонте, снятии цилиндровой гильзы либо обнаружении поврежденных, затвердевших или деформированных манжет. Две одинаковые детали позволяют сразу собрать предусмотренную конструкцией пару без смешивания колец разного происхождения и размера.
