Концевой выключатель рычага мини без проводов L-21

Мини-концевой выключатель рычага L-21

Компактный выключатель предназначен для установки в механизм управления рычагом мототехники. Его задача — реагировать на изменение положения рычага: при механическом воздействии на выступающий шток внутренние контакты переключаются и передают соответствующий сигнал подключенному оборудованию. Такое исполнение применяется там, где положение органа управления должно фиксироваться механическим нажатием.

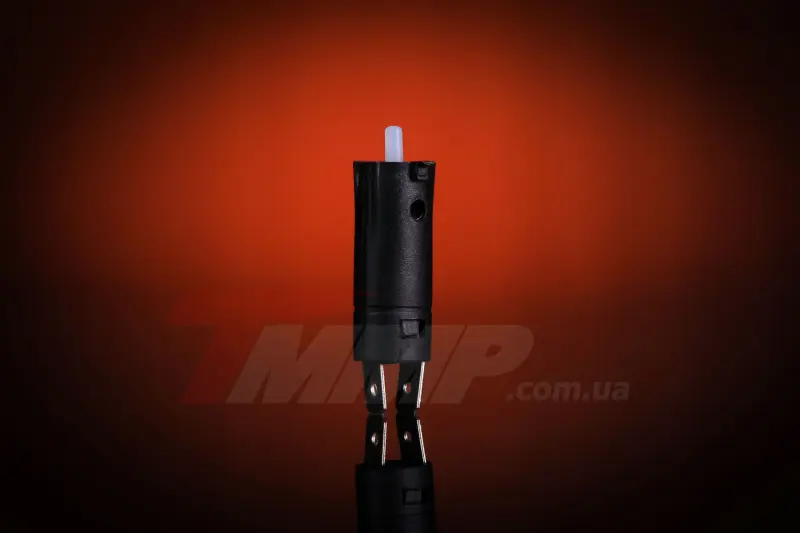

Модель L-21 выполнена в узком черном корпусе с выступающим нажимным штоком. В нижней части расположены два открытых плоских контакта для самостоятельного подключения проводки. Готового провода и разъема у этой версии нет, поэтому она подходит для ремонта, при котором сохраняют штатную проводку техники либо устанавливают подходящие клеммы отдельно.

Что учитывать при выборе

Обозначение L-21 само по себе не подтверждает совместимость с конкретным мотоциклом, скутером или мопедом. Перед заказом сравните выключатель со снятой деталью: форму и длину корпуса, расположение нажимного штока, способ фиксации, количество контактов и доступное пространство возле рычага. Особенно важно, чтобы шток находился напротив воздействующей части механизма и мог свободно перемещаться во всем предусмотренном диапазоне.

• Тип детали: механический концевой выключатель рычага.
• Исполнение: миниатюрный корпус с нажимным штоком.
• Подключение: два открытых плоских контакта.
• Проводка: готовые провода и разъем отсутствуют.
• Обозначение модели: L-21.
• Категория: электрооборудование для мототехники.

Подключение и установка

До монтажа следует проверить состояние штатных проводов и наконечников. Контакты должны подходить к выводам выключателя и удерживаться без люфта; проводку необходимо проложить так, чтобы поворот руля и движение рычага не натягивали ее. Открытые выводы требуют аккуратного подключения: они не должны соприкасаться между собой, деталями крепления или соседними металлическими поверхностями.

После фиксации корпуса проверьте взаимное положение штока и рычага. Шток не должен постоянно находиться под чрезмерным давлением, перекашиваться или упираться в край детали. Одновременно механизм обязан уверенно воздействовать на него при каждом полном движении рычага. Неправильное положение может привести к нестабильному переключению даже при исправном выключателе.

Перед окончательной сборкой полезно проверить срабатывание в обоих положениях рычага и убедиться, что сигнал меняется без задержек и пропусков. Конкретную схему подключения, состояние контактов в нажатом положении и допустимую нагрузку определяют по документации техники или результатам проверки снятой детали: эти параметры нельзя выбирать только по сходству корпуса.

Когда требуется замена

Проверка концевика актуальна, если связанная с рычагом функция срабатывает не каждый раз, реагирует только после дополнительного нажатия либо не меняет состояние при движении рычага. До замены стоит исключить повреждение проводов, ослабление клемм и неправильную регулировку положения корпуса. Если причиной неисправности является сам выключатель, L-21 можно использовать после подтверждения механического совпадения и параметров подключения.

Версия без проводов удобна для локального ремонта, когда штатный жгут остается на технике и требуется заменить только корпус с контактным механизмом. Для уверенного подбора сопоставляйте не только название детали, но и геометрию места установки, направление движения штока, тип наконечников и принцип срабатывания старого выключателя.
