Воздушный фильтр в сборе GY6 125/150 4T «слон»

Воздушный фильтр в сборе GY6 125/150 4T «слон»

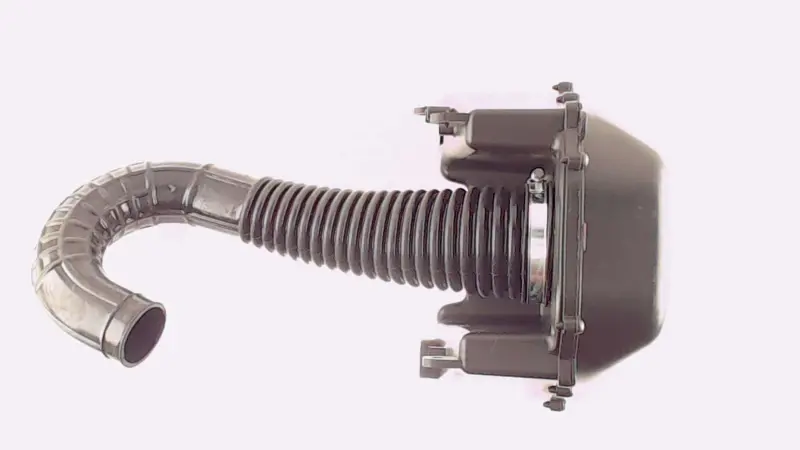

Комплектный корпус воздушного фильтра предназначен для четырехтактных скутеров с двигателями семейства GY6 объемом 125 или 150 см³. Деталь устанавливается во впускной системе перед карбюратором и очищает поступающий в двигатель воздух от пыли и других загрязнений. Исполнение «слон» обозначает характерную форму корпуса с длинным изогнутым воздуховодом.

Назначение и устройство

Фильтр выполняет сразу две связанные задачи: размещает фильтрующую вставку в закрытом корпусе и соединяет ее с впуском через длинный гофрированный патрубок. Такое исполнение позволяет заменить корпус вместе с воздуховодом, если старые детали повреждены, деформированы или перестали обеспечивать плотное соединение. На корпусе предусмотрены крепежные выступы, а соединение патрубка зажимается металлическим хомутом.

Исправный фильтрующий узел ограничивает попадание абразивной пыли в карбюратор и цилиндро-поршневую группу. Он также поддерживает предусмотренное сопротивление впуска. Загрязненная вставка способна ограничивать поток воздуха, а трещины корпуса, поврежденный патрубок или ослабленный хомут могут открыть загрязнениям путь в обход фильтра. Проверка всего корпуса особенно уместна, если очистка или замена одной вставки уже не решает проблему.

Что сверить перед выбором

Обозначение GY6 125/150 описывает семейство двигателей, однако на разных моделях скутеров применяются отличающиеся варианты корпусов. Поэтому подбирать деталь только по объему двигателя недостаточно. Сравните новую сборку со снятым фильтром по следующим признакам:

• общая форма и расположение корпуса относительно двигателя, колеса и облицовки;
• число, направление и расстояние между точками крепления;
• длина, изгиб и направление гофрированного воздуховода;
• наружный и внутренний диаметры конца патрубка в месте соединения со впуском;
• расположение дополнительных штуцеров и технологических отводов, если они используются на конкретном скутере;
• форма крышки и способ ее фиксации, если предполагается последующее обслуживание фильтрующей вставки.

Такое сопоставление помогает исключить ситуацию, когда корпус относится к GY6 125/150, но не помещается под пластиком, не совпадает с кронштейнами или требует нештатного изгиба патрубка. Воздуховод не должен натягиваться, пережиматься деталями кузова либо касаться горячих и подвижных частей.

Установка и проверка

Перед монтажом очистите участок возле впускного соединения, чтобы осевшая грязь не попала внутрь после снятия старого корпуса. Установите сборку на штатные крепления без перекоса, наденьте патрубок на соответствующий вход до нормальной посадки и равномерно затяните хомут. Крепеж должен удерживать корпус без люфта, но чрезмерное усилие на пластиковых ушках недопустимо.

После установки проверьте весь путь от корпуса до впуска: патрубок должен сохранять форму, стык — быть плотным, а крышка — прилегать по периметру. Убедитесь, что при работе подвески и поворотах соседние детали не давят на воздуховод. Если конструкция скутера предусматривает дополнительные шланги, восстановите их подключение по схеме снятой сборки.

Фильтр в сборе подходит для ремонта штатной системы впуска GY6 125/150, когда поврежден не только внутренний фильтр, но и корпус, крепления либо соединительный патрубок. Для уверенного выбора используйте обозначение двигателя вместе с прямым сравнением геометрии старой детали.
