Выключатель массы мотоблока 175N/180N 7/9 л.с. TD

Выключатель массы TD для дизельного мотоблока 175N/180N

Выключатель предназначен для управления подключением аккумулятора на мотоблоках с одноцилиндровыми дизельными двигателями семейств 175N и 180N. Эти силовые агрегаты относятся к классу 7–9 л.с. и имеют водяное охлаждение. Деталь устанавливают вместо изношенного или поврежденного выключателя, когда требуется восстановить штатное отключение массы и удобное управление питанием электрооборудования.

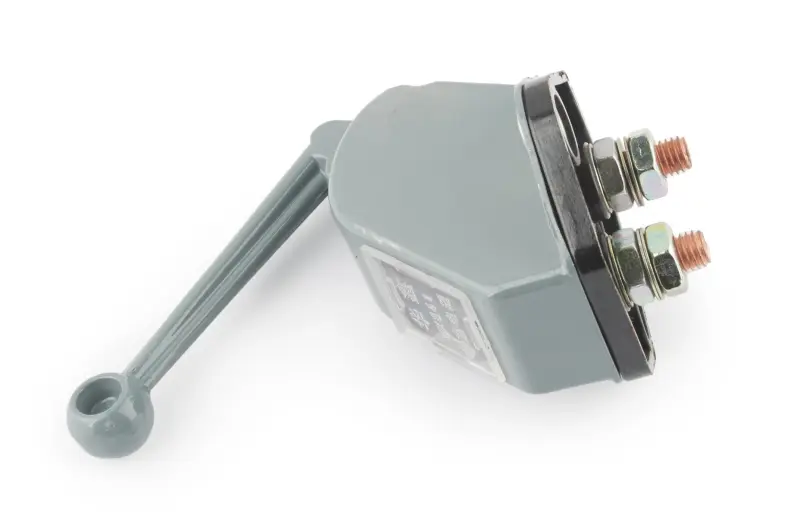

Механизм приводится длинным рычагом с кольцевым наконечником. Такая форма позволяет уверенно переводить выключатель в нужное положение рукой и дает понятный визуальный ориентир положения привода. На контактной стороне расположены две раздельные резьбовые шпильки с гайками и шайбами для фиксации кабельных наконечников. Корпус закрывает контактный механизм, а монтажная часть выполнена с отверстием для крепления.

Назначение и причины замены

Исправный выключатель массы позволяет подключать аккумулятор перед запуском и отключать его после завершения работы с техникой. Замена требуется, если рычаг заедает, не удерживает выбранное положение, контакты включаются нестабильно, корпус поврежден либо крепление утратило жесткость. Признаками неисправности также могут быть периодическое исчезновение питания, нагрев соединений или необходимость несколько раз перемещать рычаг для получения устойчивого контакта.

Перед заменой полезно проверить состояние кабелей и их наконечников. Окисление, ослабленные гайки, поврежденная изоляция или надлом жилы способны вызывать те же симптомы, что и неисправный выключатель. Если проводка исправна, а контакт пропадает именно при перемещении рычага или воздействии на корпус, установка новой детали помогает вернуть предсказуемое включение и отключение аккумулятора.

Что проверить при подборе

• Семейство двигателя: выключатель рассчитан на дизельные двигатели 175N и 180N; обозначение двигателя следует сверить с данными конкретного мотоблока.
• Класс мощности: заявленное применение — техника с двигателями 7 и 9 л.с.
• Система охлаждения: карточки точного товара относят его к одноцилиндровым дизелям с водяным охлаждением.
• Контактная часть: необходимо сопоставить две резьбовые шпильки, положение кабельных наконечников и доступное место для затяжки гаек.
• Крепление: сравните форму корпуса, расположение монтажного отверстия и направление рычага со снятой деталью.
• Свободный ход: после установки рычаг не должен задевать раму, кожух, бак, проводку или другие части мотоблока.

Рекомендации по установке

Работы выполняют при остановленном двигателе и отсоединенном аккумуляторе. Перед снятием старого выключателя стоит зафиксировать расположение проводов, чтобы вернуть каждый кабель на предусмотренное место. Контактные поверхности наконечников очищают от загрязнений и окислов, затем устанавливают их на шпильки без перекоса. Гайки затягивают так, чтобы соединения не проворачивались и не имели люфта, но без чрезмерного усилия, способного повредить шпильки или корпус.

Кабели укладывают без натяжения и контакта с горячими либо движущимися деталями. После монтажа проверяют надежность крепления корпуса, полный ход рычага и стабильность включения в обоих положениях. Выбирать эту модель следует по сочетанию обозначений 175N/180N, дизельного типа двигателя, мощности 7/9 л.с., конструкции с двумя силовыми выводами и совпадению посадки. Одна только мощность мотоблока не заменяет проверку двигателя и геометрии установки.
