Топливный кран TD для мотоблоков 190N/195N (12/15 л.с.)

Топливный кран TD для двигателей 190N и 195N

Кран предназначен для ручного открытия и перекрытия подачи дизельного топлива на мотоблоках с двигателями 190N и 195N мощностью 12 или 15 л.с. Он устанавливается в топливной системе и позволяет изолировать бак перед обслуживанием, отсоединением шланга или продолжительным хранением техники. Поворотный рычаг дает возможность управлять потоком непосредственно возле бака без разборки соединений.

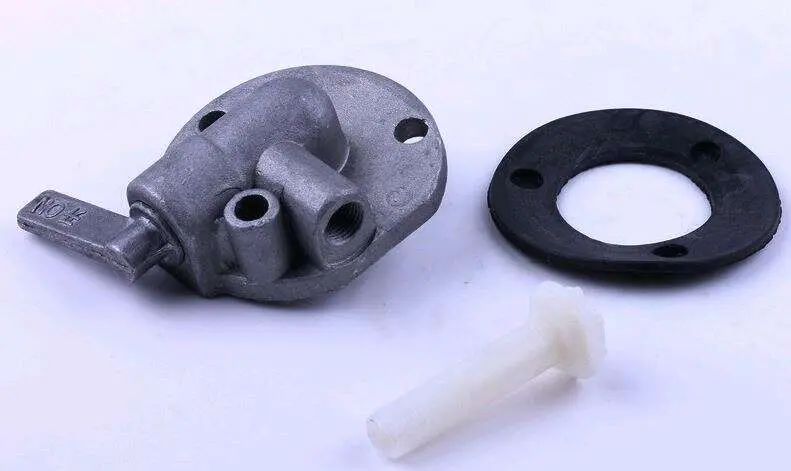

Эта версия отличается компактным корпусом с круглым монтажным фланцем и не имеет внешнего стакана-отстойника. Конструкция включает поворотный рычаг, входной и выходной каналы, кольцевую уплотнительную прокладку и трубку, входящую внутрь бака. Фланцевое исполнение рассчитано на крепление непосредственно к ответной площадке топливного бака. Такое устройство важно учитывать при замене: краны с резьбовым креплением, другой формой основания или отдельным стаканом могут отличаться по способу установки.

Что проверить при подборе

• Модель двигателя. Кран предназначен для исполнений 190N и 195N, которые применяются на тяжелых дизельных мотоблоках. Обозначение двигателя нужно проверять по документации техники или данным установленного мотора.
• Заявленную мощность. Для этой позиции указаны варианты 12 и 15 л.с.; одной внешней похожести детали недостаточно для точного выбора.
• Тип крепления. Сравните форму круглого фланца, количество и расположение крепежных отверстий, а также посадочную поверхность со снятым краном.
• Расположение каналов. Направление выходного штуцера и положение подводящего канала должны соответствовать баку и маршруту топливопровода.
• Компоновку возле бака. После монтажа рычаг должен свободно перемещаться, а шланг — подключаться без перегибов и натяжения.
• Исполнение старой детали. Если установлен кран со стаканом, встроенным фильтрующим блоком или другим основанием, необходимо отдельно проверить взаимозаменяемость.

Когда требуется замена

Проверка крана нужна при появлении топлива возле посадочного места, корпуса или соединения со шлангом, а также при затрудненном перемещении рычага. Поводом для обслуживания служит и ситуация, когда поток не перекрывается полностью либо после открытия топливо поступает нестабильно. Перед заменой стоит убедиться, что причина не связана с пережатым шлангом, загрязнением бака или другими деталями топливной системы.

Исправный запорный механизм особенно удобен при сезонном обслуживании мотоблока: бак можно перекрыть до снятия топливопровода, очистки соединений или работ с расположенными ниже компонентами. Он также помогает исключить самопроизвольное поступление топлива во время простоя, если правила эксплуатации конкретного двигателя предусматривают закрытое положение крана.

Установка и контроль после монтажа

Работы выполняют на остановленном и остывшем двигателе, предварительно перекрыв или удалив топливо из обслуживаемой зоны. После демонтажа старой детали посадочную площадку очищают от загрязнений и остатков прежнего уплотнения. Новую прокладку размещают ровно, без перекоса, затем совмещают отверстия фланца и равномерно затягивают крепеж. Чрезмерное усилие использовать не следует: оно может деформировать прокладку или посадочную поверхность.

Перед запуском подключите топливопровод без скручивания и проверьте оба положения рычага. После заполнения системы осмотрите фланец, корпус и соединение со шлангом. Подтеканий быть не должно, а рычаг должен уверенно фиксироваться в рабочих положениях. Точное сравнение геометрии со старой деталью до установки поможет выбрать подходящий кран для ремонта мотоблока 190N или 195N без переделки бака и топливопровода.
