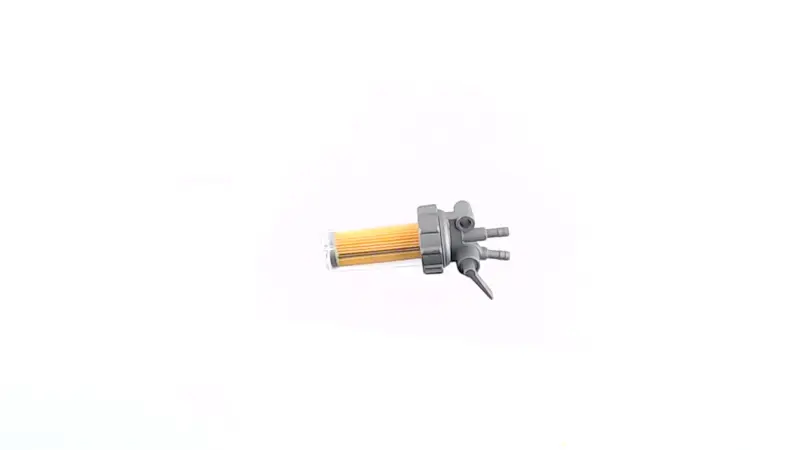

Топливный кран с фильтром для мотоблока 190N/195N 12/15 л.с. TD

Топливный кран с фильтром для мотоблока 190N/195N

Кран TD предназначен для топливной системы мотоблоков с двигателями 190N и 195N, обозначенными в товарной спецификации как версии мощностью 12 и 15 л.с. Деталь устанавливается на пути подачи топлива из бака и позволяет вручную открывать или перекрывать поток. Такая возможность нужна при обычной эксплуатации техники, обслуживании топливной аппаратуры, длительном простое и снятии расположенных далее компонентов.

Конструкция объединяет запорный механизм и фильтр. Топливо проходит через фильтрующую часть перед поступлением в следующую часть системы, поэтому находящиеся в баке частицы задерживаются до попадания в топливопровод и топливную аппаратуру двигателя. Фильтр закрыт пластиковым стаканом, а положение крана изменяется отдельным рычагом. Компоновка подходит для замены детали такого же типа без установки отдельного наружного фильтра вместо предусмотренной штатной конструкции.

Назначение и практическая польза

Исправный кран должен свободно переключаться между открытым и закрытым положениями, пропускать топливо при работе двигателя и надежно прекращать его выход при обслуживании. Замена обычно требуется при подтекании по корпусу или соединениям, затрудненном ходе рычага, повреждении стакана либо загрязнении фильтрующей части, которое ограничивает подачу. Недостаточный поток может проявляться нестабильной работой двигателя под нагрузкой, перебоями после запуска или остановкой после расходования топлива, уже поступившего в систему.

Преимущества

• Кран и фильтр объединены в одной детали: поток можно перекрыть для обслуживания, одновременно сохранив предварительное отделение загрязнений из топлива.
• Пластиковый стакан закрывает фильтрующую часть: фильтр расположен непосредственно в корпусе крана и не требует отдельного места на топливном шланге.
• Ручной рычаг управления: подачу можно прекратить перед работами с топливопроводом или на период простоя техники.

Как проверить совместимость

Обозначения 190N и 195N — основной ориентир, но одного названия двигателя недостаточно, поскольку на технике разных выпусков встречаются отличия в установке топливных деталей. Перед заказом сравните старый кран по типу и расположению крепления к баку, направлению выходного штуцера, форме корпуса, положению рычага и наличию фильтра со стаканом. Также проверьте посадочное соединение, диаметр топливного шланга и свободное пространство вокруг детали. Эти параметры должны совпадать с фактической конфигурацией мотоблока; подбирать их только по заявленной мощности двигателя не следует.

Установка и проверка после замены

Перед снятием старой детали топливо перекрывают и исключают его выход из бака. Посадочное место очищают от загрязнений, затем осматривают соединение и пригодные для повторного применения уплотнения. Новый кран устанавливают без перекоса, ориентируя выход в сторону топливопровода и оставляя рычаг доступным для переключения. Чрезмерное усилие при затяжке недопустимо, особенно возле пластикового стакана.

После присоединения шланга кран сначала переводят в закрытое положение и проверяют место крепления к баку. Затем подачу ненадолго открывают, контролируя корпус, стакан, штуцер и соединение со шлангом. До запуска двигателя необходимо убедиться в отсутствии подтеканий и в свободном ходе рычага. Если геометрия крепления, направление штуцера или посадочные параметры отличаются от снятой детали, устанавливать кран с принудительным натяжением топливопровода не стоит — требуется вариант, точно соответствующий конфигурации техники.
