Кран слива охлаждающей жидкости для двигателя 190N/195N (12/15Hp) TD

Кран слива охлаждающей жидкости для двигателя 190N/195N

Компактный сливной кран TD предназначен для дизельных двигателей 190N и 195N с жидкостным охлаждением, устанавливаемых на мотоблоки и другую технику соответствующей конструкции. Деталь позволяет открыть сливное отверстие при обслуживании системы охлаждения, направить жидкость наружу, а после завершения процедуры снова перекрыть канал. Кран подходит для плановой замены охлаждающей жидкости, промывки системы и ремонта, при котором требуется предварительно освободить охлаждающие полости двигателя.

Назначение и конструкция

Кран соединяет сливной канал двигателя с внешней средой только во время обслуживания. В закрытом положении он должен удерживать охлаждающую жидкость внутри системы, а в открытом — обеспечивать ее контролируемый выход через сливное отверстие. Такая схема удобнее постоянного выкручивания глухой пробки: для очередного слива используется поворотный рычаг, поэтому исправную деталь не требуется полностью снимать при каждой процедуре.

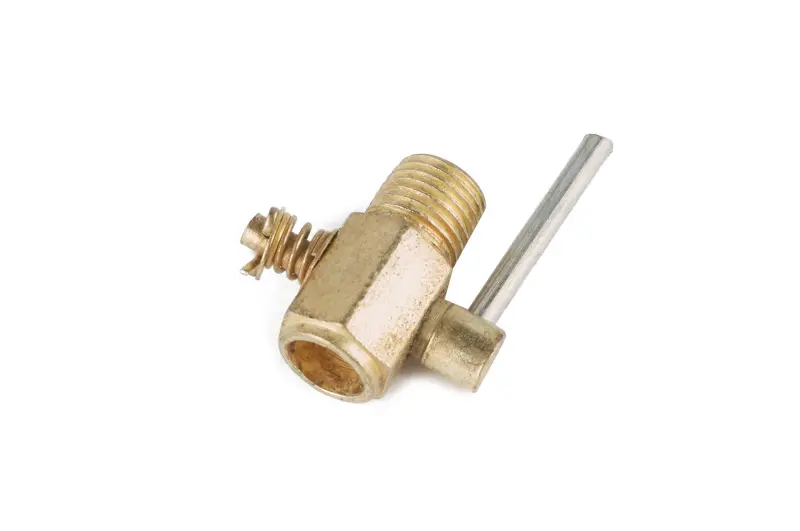

Конструкция включает резьбовой присоединительный участок, шестигранную часть корпуса под инструмент, сливной выход и металлический стержень для управления клапаном. Резьбовое соединение фиксирует кран в посадочном отверстии двигателя, шестигранник помогает аккуратно установить или демонтировать деталь, а вынесенный рычаг позволяет открывать и закрывать слив без разборки корпуса. Компактная форма рассчитана на размещение непосредственно возле сливного канала.

Как подобрать кран

Основной критерий совместимости — модель двигателя: эта позиция предназначена для 190N и 195N. Обозначение двигателя следует проверять по документации техники или данным установленного силового агрегата, поскольку похожие мотоблоки могут комплектоваться разными моторами. Мощность техники сама по себе не заменяет проверку модели: одинаковое обозначение в лошадиных силах встречается у агрегатов с различными посадочными деталями.

Перед установкой сравните новый кран со снятой деталью. Для корректного монтажа должны совпадать:

• диаметр и шаг присоединительной резьбы, чтобы кран свободно вошел в штатное отверстие без перекоса;
• длина резьбовой части, поскольку чрезмерно длинное или короткое соединение может неправильно расположить корпус;
• форма посадочной зоны и способ уплотнения, от которых зависит герметичность места соединения;
• направление сливного выхода и пространство для перемещения рычага после затяжки;
• общая конфигурация корпуса, особенно если рядом расположены кожух, патрубки или другие детали двигателя.

Установка и обслуживание

Работы выполняют на остановленном и полностью остывшем двигателе. Перед снятием старого крана под сливным отверстием размещают подходящую емкость и освобождают систему от жидкости. Посадочное место очищают от загрязнений и остатков прежнего уплотнения, не повреждая резьбу. Новый кран сначала наживляют вручную, контролируя отсутствие перекоса, затем затягивают инструментом за шестигранную часть корпуса. Способ уплотнения и усилие затяжки выбирают в соответствии с устройством двигателя.

После заполнения системы проверьте соединение при закрытом кране и убедитесь, что рычаг имеет свободный ход, а сливной выход расположен удобно для последующего обслуживания. Причинами замены обычно становятся подтекание через корпус или посадочное соединение, повреждение резьбы, деформация рычага, затрудненное открывание либо невозможность надежно перекрыть слив. Правильно подобранный кран восстанавливает штатный способ опорожнения системы охлаждения и упрощает дальнейшее техническое обслуживание двигателя 190N или 195N.
