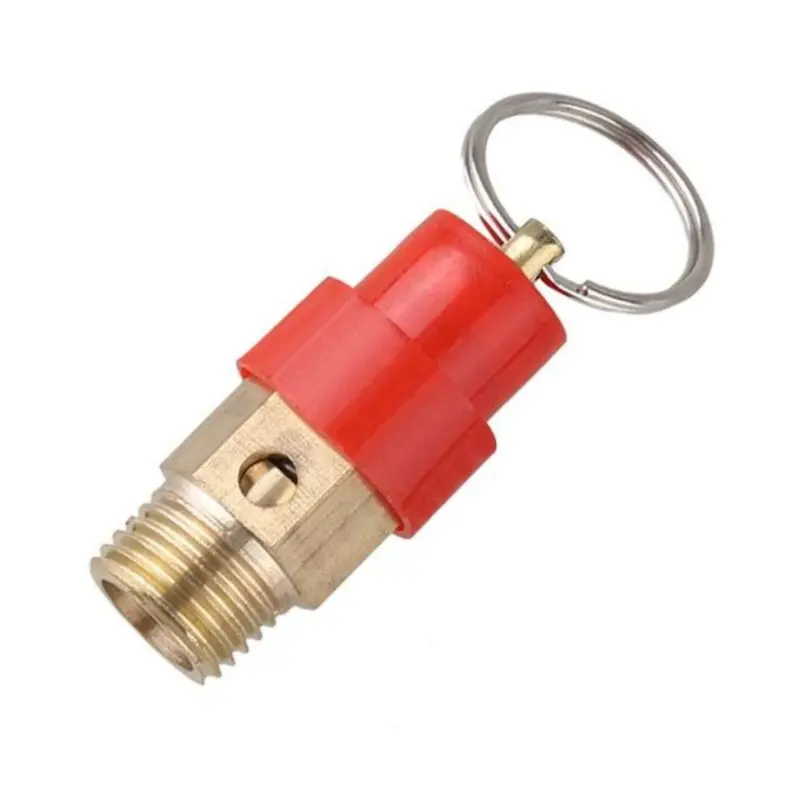

Предохранительный клапан для компрессора INTERTOOL PT-5002, 1/4″

Предохранительный клапан INTERTOOL PT-5002 для компрессора

Клапан предназначен для отвода избыточного воздуха из ресивера компрессора. При повышении давления до порога срабатывания он автоматически открывается и выпускает воздух, помогая ограничить дальнейший рост давления в пневмосистеме. Модель рассчитана на срабатывание в диапазоне 8–8,5 атм и устанавливается при помощи наружной дюймовой резьбы 1/4″.

INTERTOOL PT-5002 подходит для ремонта и обслуживания компрессорного оборудования, в котором предусмотрен предохранительный клапан с таким же присоединительным размером и соответствующим порогом срабатывания. Деталь монтируется на контрольно-распределительный блок компрессора. Резьбовая часть и шестигранный корпус изготовлены из латуни. Такая конструкция удобна для установки стандартным инструментом и устойчива к коррозии при эксплуатации в составе пневматического оборудования.

Автоматический и ручной выпуск воздуха

Основной режим работы клапана — автоматический: при превышении заданного давления внутренний механизм открывает выход для воздуха. После снижения давления клапан возвращается в штатное состояние. Для принудительного выпуска воздуха из ресивера предусмотрено спусковое кольцо. Чтобы открыть клапан вручную, достаточно потянуть за кольцо. Эта функция удобна при проверке подвижности механизма и при обслуживании компрессора, когда требуется контролируемо выпустить воздух.

Красный защитный колпачок закрывает верхнюю часть механизма, а металлическое кольцо остается доступным для ручного управления. Давление срабатывания у модели не регулируется, поэтому клапан следует выбирать по заводскому диапазону 8–8,5 атм, а не использовать для настройки другого порога.

Практические преимущества

• Автоматическое открытие при превышении давления 8–8,5 атм обеспечивает отвод лишнего воздуха без постоянного участия оператора.
• Спусковое кольцо позволяет вручную открыть клапан во время проверки или обслуживания компрессора.
• Латунный корпус устойчив к коррозии и подходит для длительной работы в составе пневматического оборудования.
• Наружная резьба 1/4″ обеспечивает прямое резьбовое присоединение к совместимому контрольно-распределительному блоку.

Что проверить перед выбором

Для правильного подбора недостаточно учитывать только назначение детали. Сравните с установленным клапаном тип резьбы, ее наружное исполнение и размер 1/4″. Отдельно проверьте требуемое давление срабатывания компрессора: оно должно соответствовать диапазону 8–8,5 атм. Посадочное место должно быть рассчитано на клапан с наружной резьбой, а окружающие детали не должны мешать свободному доступу к спусковому кольцу.

При замене также осмотрите ответную резьбу на контрольно-распределительном блоке. Она должна быть целой, без перекоса и поврежденных витков. Перед демонтажем старой детали ресивер освобождают от сжатого воздуха. Новый клапан устанавливают за шестигранную часть корпуса, не прикладывая монтажное усилие к кольцу или верхнему колпачку. После установки проверяют герметичность резьбового соединения и свободное перемещение ручного спуска.

Основные характеристики

• тип: предохранительный клапан компрессора;
• модель: INTERTOOL PT-5002;
• давление срабатывания: 8–8,5 атм;
• присоединение: наружная резьба 1/4″;
• материал корпуса: латунь;
• ручное управление: спусковое кольцо;
• регулировка давления: не предусмотрена.

Клапан PT-5002 выбирают для компрессора с совпадающими параметрами посадочного места и давления. Точная сверка этих двух характеристик помогает установить подходящую деталь без изменения штатных настроек оборудования.
