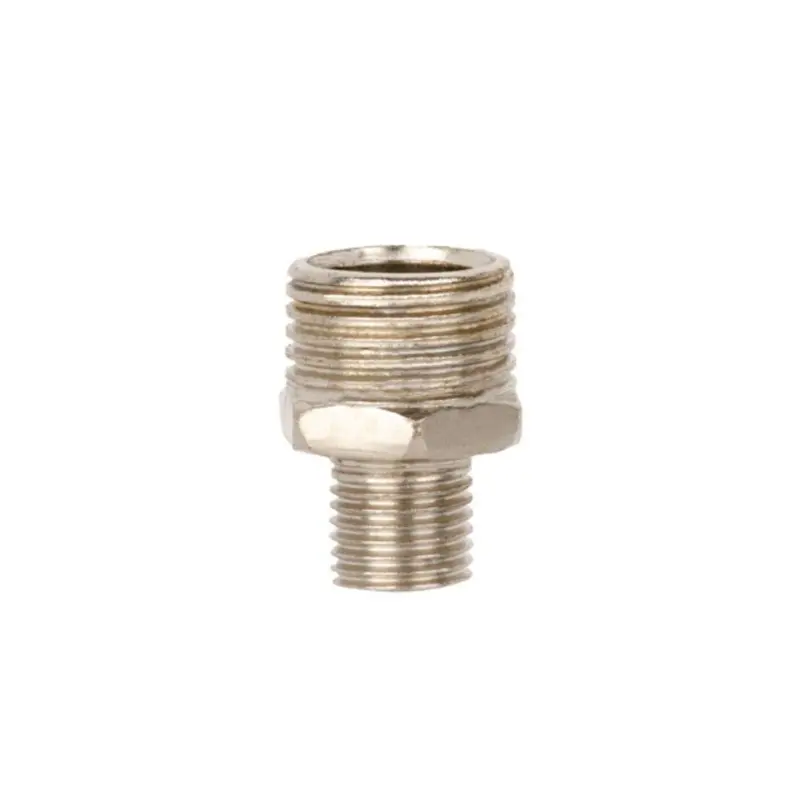

Пневматический переходник наружная резьба 1/4″ × 1/2″ Intertool

Пневматический переходник 1/4″ × 1/2″

Резьбовой переходник Intertool предназначен для прямого соединения компонентов пневмосистемы с разными присоединительными размерами. Деталь оснащена двумя наружными резьбами — 1/4″ и 1/2″. С ее помощью можно состыковать узел с внутренней резьбой 1/4″ и элемент с внутренней резьбой 1/2″, собрав аккуратный постоянный переход без лишних промежуточных деталей.

Такой фитинг используют при подключении пневмооборудования, распределительных элементов, редукторов, манометров и других устройств с соответствующими ответными резьбами. Он подходит для сборки новой линии сжатого воздуха, модернизации действующей системы и замены переходника с поврежденной резьбой. Это именно резьбовое соединение между узлами, поэтому деталь не предназначена для использования вместо быстроразъемной муфты.

Конструкция и назначение

Ступенчатая форма разделяет резьбовые участки разных размеров и помогает правильно разместить переходник между соединяемыми компонентами. В центральной части предусмотрен шестигранник под ключ. За него удобно удерживать и затягивать деталь при монтаже, не проворачивая уже установленный узел и не прикладывая усилие непосредственно к резьбовым участкам.

Переходник рассчитан на схему подключения «наружная — наружная»: оба присоединяемых компонента должны иметь внутренние ответные резьбы. С одной стороны требуется подключение под наружную резьбу 1/4″, с другой — под наружную резьбу 1/2″. Такая конфигурация позволяет напрямую соединить элементы пневмолинии, различающиеся номинальным размером подключения.

Как правильно подобрать переходник

Перед покупкой проверьте оба размера и убедитесь, что для каждого узла действительно нужна наружная резьба на переходнике. Если деталь приобретается для замены, сравните ее со старым фитингом по размерам обоих подключений и исполнению «наружная — наружная». Если собирается новый участок линии, заранее определите, какие два элемента необходимо соединить и с какой стороны должен находиться каждый резьбовой размер.

Обозначений 1/4″ и 1/2″ недостаточно для окончательного подбора: необходимо также сопоставить стандарт и шаг резьбы с прежней деталью либо технической документацией подключаемого оборудования. Совпадение номинального размера не гарантирует полного соответствия всех параметров резьбового соединения. Кроме того, стоит проверить состояние внутренних резьб на обоих компонентах. Загрязненная, замятая или сорванная резьба может помешать правильной установке даже при верно выбранных размерах.

Рекомендации по установке

До монтажа очистите ответные внутренние резьбы от загрязнений и осмотрите их на предмет повреждений. Переходник сначала наживляют вручную: он должен входить ровно, без перекоса и чрезмерного усилия. Такой порядок помогает своевременно заметить несовпадение или неправильное положение детали и не повредить резьбовые участки.

После ручной установки соединение затягивают подходящим инструментом за центральный шестигранник. При размещении переходника оставьте достаточно места для доступа ключа — это упростит не только первоначальный монтаж, но и последующее обслуживание пневмолинии. Способ герметизации выбирают с учетом требований конкретной системы и применяемого резьбового соединения.

Переходник Intertool подходит для случаев, когда в пневмосистеме необходимо надежно организовать постоянный резьбовой переход между внутренними подключениями 1/4″ и 1/2″. Точная проверка типа, размеров, стандарта и шага ответных резьб до установки поможет правильно подобрать деталь и собрать обслуживаемое соединение без лишних переходных элементов.
