Пневматический переходник 1/4 с внутренней резьбой и быстросъемным штекером

Переходник 1/4 для быстросъемного подключения пневматики

Компактный переходник соединяет компонент с наружной резьбой 1/4 и ответную быстросъемную муфту пневматической линии. С одной стороны корпуса расположено внутреннее резьбовое отверстие, с другой — штыревая часть, или штекер. Такая конфигурация позволяет оснастить резьбовой вход пневмоинструмента, шланга либо другого подходящего оборудования разъемом для оперативного подключения к источнику сжатого воздуха.

После установки переходник остается на присоединяемом компоненте. Для подключения штекер вводят в совместимую муфту, где он удерживается ее запирающим механизмом. При необходимости оборудование можно отсоединить от линии без повторного выкручивания резьбового фитинга. Это удобно в мастерской, гараже или сервисной зоне, где к одному шлангу поочередно подключают разные пневматические устройства.

Конструкция и назначение

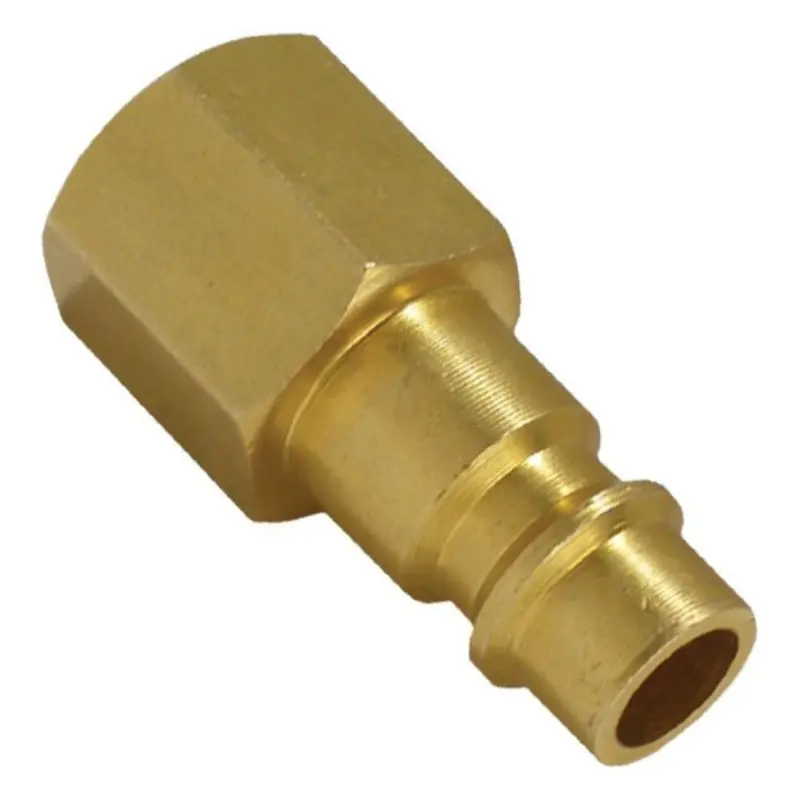

Деталь выполнена в виде цельного полого фитинга с проходным каналом. Шестигранная часть корпуса предназначена для удержания переходника инструментом во время монтажа, а кольцевые проточки штекера взаимодействуют с фиксатором ответной муфты. Внутренняя резьба дает возможность навинтить фитинг на штуцер с наружной резьбой соответствующего размера.

• Резьбовая сторона: внутренняя резьба номинального размера 1/4.
• Быстросъемная сторона: штыревой штекер для установки в совместимую пневматическую муфту.
• Область применения: соединения в системах подачи сжатого воздуха, включая линии компрессоров, шланги и пневматический инструмент.
• Монтажная форма: шестигранник помогает удерживать корпус при затяжке и не передавать усилие на штекерную часть.

Как правильно подобрать переходник

При выборе необходимо проверить обе стороны соединения. Обозначение 1/4 указывает номинальный размер резьбы, но само по себе не определяет ее стандарт, профиль и способ уплотнения. До установки следует сопоставить тип резьбы переходника с наружной резьбой оборудования. Несовместимые стандарты могут иметь близкий диаметр, однако отличаются геометрией и не должны соединяться с усилием.

Не менее важен профиль быстросъемного штекера. Ответная муфта должна подходить к его форме, диаметрам, длине посадочной зоны и расположению фиксирующих проточек. Совпадения только размера резьбы недостаточно: разные серии пневматических разъемов могут не состыковываться между собой или фиксироваться неправильно. Для замены надежнее всего сравнить переходник со старым фитингом и муфтой, к которой он будет подключаться.

Установка и проверка

Монтаж выполняют на линии без давления. Резьбовые поверхности очищают от загрязнений и осматривают на отсутствие повреждений. Способ уплотнения выбирают по конструкции соединяемых деталей: используемый материал не должен попадать в проходной канал. Переходник затягивают за шестигранную часть подходящим инструментом, без перекоса и чрезмерного усилия.

После сборки штекер полностью вводят в муфту и проверяют срабатывание ее фиксатора. Затем давление подают постепенно и контролируют резьбовой стык и быстросъемное соединение на утечку воздуха. Если штекер имеет заметный износ, не удерживается муфтой, поврежден или соединение пропускает воздух, следует проверить совместимость и состояние обеих половин разъема. Правильно подобранный переходник упрощает регулярное подключение пневматического оборудования и сохраняет резьбовой стык постоянно собранным.
