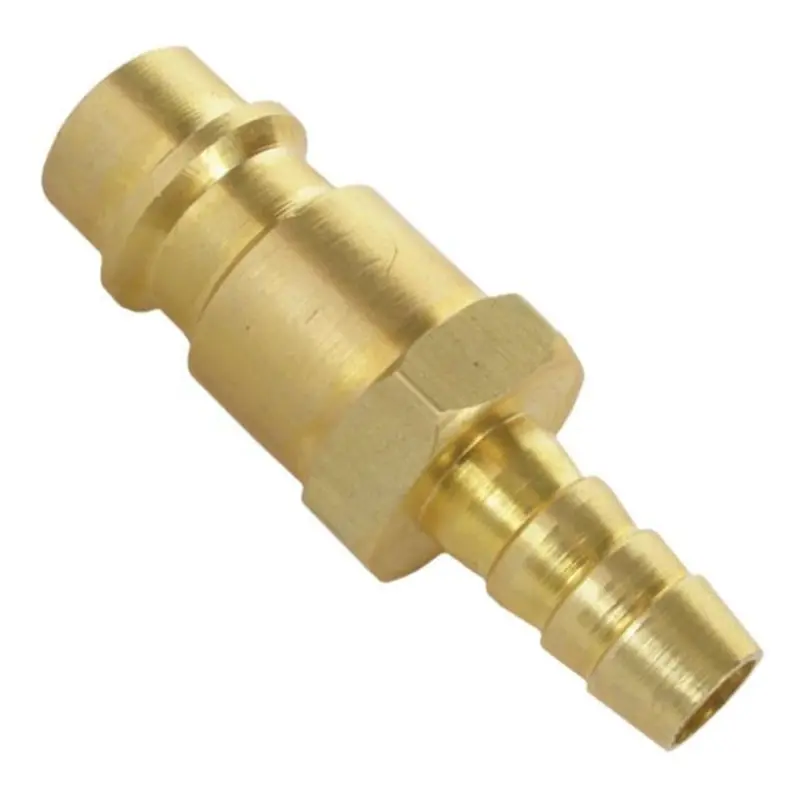

Латунный пневматический штуцер «папа» под шланг 10 мм

Пневматический штуцер «папа» с елочкой 10 мм

Прямой латунный переходник предназначен для подключения воздушного шланга с внутренним диаметром 10 мм к ответной быстросъемной муфте. С одной стороны расположена рифленая посадочная часть типа «елочка», с другой — штекерная часть «папа». Такая конфигурация используется при сборке и ремонте линий сжатого воздуха, когда шланг требуется подключать к компрессорному оборудованию, пневмоинструменту или другому компоненту через разъемное соединение.

Штуцер устанавливают непосредственно в конец шланга. Ступенчатый профиль елочки увеличивает площадь контакта с внутренней поверхностью рукава и помогает удерживать его после фиксации подходящим хомутом. Штекер вставляется в совместимую муфту и позволяет отсоединять линию без демонтажа шланга со штуцера. Это удобно при замене инструмента, изменении конфигурации пневмолинии и периодическом обслуживании оборудования.

Конструкция и назначение

Цельный прямой корпус не требует резьбового перехода между шлангом и быстросъемной частью. Латунь устойчива к коррозии, поэтому фитинг подходит для работы в воздушных магистралях, где вместе со сжатым воздухом может присутствовать конденсат. Граненый участок корпуса дает место для аккуратного удержания штуцера инструментом во время монтажа. Проходной канал соединяет обе стороны фитинга и обеспечивает подачу воздуха после стыковки с муфтой.

Штуцер не содержит запорной муфты: он представляет собой именно штекерную половину соединения. Запирание и удержание выполняет ответная муфта соответствующего профиля. При подборе следует учитывать не только обозначение «папа», но и геометрию штекера, поскольку быстросъемные соединения разных серий могут отличаться формой и не стыковаться между собой.

Практические преимущества

• Елочка под шланг 10 мм обеспечивает развитую посадочную поверхность и помогает надежно закрепить рукав подходящим хомутом.
• Штекерная быстросъемная часть ускоряет подключение и отключение шланга при смене пневматического оборудования.
• Латунный корпус устойчив к коррозии и рассчитан на длительное применение в пневматической магистрали.
• Прямая конфигурация позволяет подключить шланг без дополнительного углового или резьбового фитинга.

Как правильно подобрать

Основной размер для стороны елочки — 10 мм. Он относится к внутреннему диаметру устанавливаемого шланга, поэтому перед покупкой необходимо проверить именно внутреннее сечение рукава, а не его наружный размер. Шланг должен надеваться достаточно плотно, без свободного перемещения на посадочной части. Для окончательной фиксации выбирают хомут, соответствующий наружному диаметру уже надетого шланга.

Вторая точка проверки — профиль ответной быстросъемной муфты. Сравните форму штекерной части и расположение фиксирующей канавки со старым фитингом либо с муфтой, установленной в вашей пневмосистеме. Совпадение одного номинального размера не подтверждает совместимость разных профилей. Рабочее давление и температурный режим следует определять по характеристикам всей магистрали, включая шланг, муфту и остальные соединения.

Установка и обслуживание

Монтаж выполняют на отключенной от давления линии. Конец шланга должен иметь ровный срез без трещин, расслоения и заметного растяжения. Елочку вводят в шланг до полной посадки, после чего соединение фиксируют хомутом подходящего типа и размера. Хомут размещают над рифленой зоной, не допуская перекоса и чрезмерного пережатия рукава.

После сборки проверяют место посадки шланга и стык с муфтой на утечку воздуха. Замена фитинга требуется при деформации штекера, повреждении канавки фиксатора, трещинах корпуса или стойкой негерметичности, которую нельзя устранить правильной посадкой шланга. Одновременно стоит осмотреть конец рукава и ответную муфту: изношенное уплотнение или поврежденный шланг могут оставаться причиной утечки даже после установки нового штуцера.
