Пневматический штуцер быстросъемный с наружной резьбой 1/4″

Штуцер для быстрого подключения пневматического оборудования

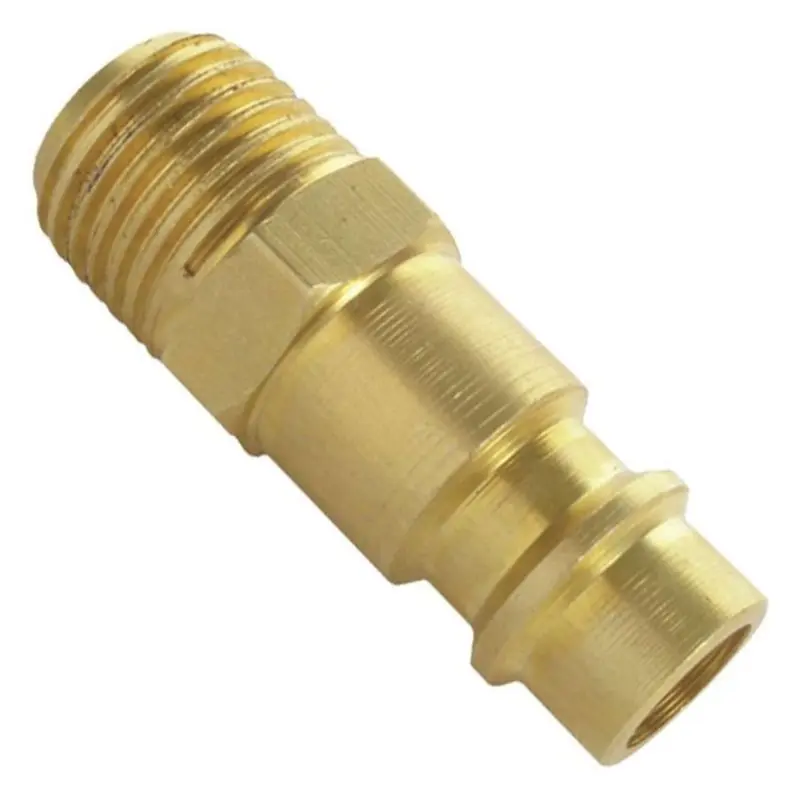

Прямой переходник соединяет резьбовой порт с ответной муфтой быстроразъемного соединения. На одной стороне расположена наружная резьба размером 1/4″, на другой — вставной штекер. Такая конфигурация применяется при сборке пневмолинии, подключении шланга, компрессорного оборудования или пневмоинструмента, когда резьбовой вход необходимо вывести под разъемное подключение.

Штуцер устанавливают наружной резьбой во внутренний резьбовой порт оборудования или другого компонента линии. После монтажа штыревая часть входит в совместимую быстросъемную муфту. Это позволяет подключать и отсоединять оснащенный штуцером компонент без постоянного отвинчивания резьбового соединения. Конструкция подходит для стационарной сборки точки подключения, а также для инструмента, который периодически снимают со шланга или заменяют другим.

Что проверить при выборе

• Резьбовое присоединение: ответный порт должен иметь внутреннюю резьбу размером 1/4″. Одного совпадения номинального размера недостаточно: перед монтажом следует сверить стандарт резьбы, ее шаг и способ уплотнения с документацией оборудования или старой деталью.
• Профиль штекера: форма и присоединительные размеры штыревой части должны соответствовать используемой муфте. Быстросъемы разных серий и профилей могут иметь одинаковое обозначение резьбы 1/4″, но не соединяться между собой.
• Условия эксплуатации: допустимое давление, температура и рабочая среда определяются характеристиками всей выбранной пары — штекера и муфты. Эти значения необходимо проверять для конкретной пневмосистемы до ввода в работу.
• Монтажное пространство: прямое исполнение удобно там, где перед портом достаточно места для корпуса штуцера, муфты и движения шланга при подключении.

Конструкция и практическое применение

Корпус имеет наружную резьбовую часть, шестигранный участок под ключ и сформированный профиль штекера. Шестигранник дает возможность удерживать и затягивать фитинг подходящим инструментом, не прикладывая усилие к присоединительному профилю. Прямая компоновка сохраняет соосное направление подключения и не требует дополнительного углового переходника, если порт и шланг расположены на одной линии.

Такой штуцер востребован при оснащении пневмоинструмента, компрессорных принадлежностей и участков воздушной магистрали быстроразъемным подключением. Его также устанавливают вместо детали с поврежденной резьбой, деформированным штекером или изношенной посадочной поверхностью, если новая деталь полностью совпадает по обоим присоединениям и допустимым режимам работы.

Рекомендации по установке

Перед работой участок пневмолинии отключают от источника давления и полностью стравливают воздух. Резьбовой порт очищают, проверяют отсутствие повреждений и применяют предусмотренный для этого соединения способ уплотнения. Штуцер заворачивают без перекоса и затягивают за шестигранный участок с усилием, установленным изготовителем оборудования. Чрезмерная затяжка может повредить резьбу или посадочное место.

После сборки проверяют фиксацию штекера в ответной муфте и отсутствие утечки при рабочем давлении системы. Если соединение не входит свободно, не защелкивается либо имеет заметный люфт, использовать его не следует: необходимо подобрать совместимую пару одного профиля. Правильная проверка резьбы и быстросъемной стороны до монтажа помогает получить удобную точку подключения и избежать лишней переделки пневмолинии.
