Быстроразъемное соединение на шланг 10 мм Intertool, латунь

Быстроразъемное соединение Intertool для шланга 10 мм

Быстросъемный фитинг Intertool предназначен для подключения пневмоинструмента к магистрали сжатого воздуха через шланг диаметром 10 мм. Он позволяет собрать удобное разъемное соединение, которое подходит для регулярного подключения и отключения рабочего инструмента. Фитинг пригодится при оснащении компрессора, сборке новой воздушной линии, ремонте существующей магистрали или замене поврежденного соединения.

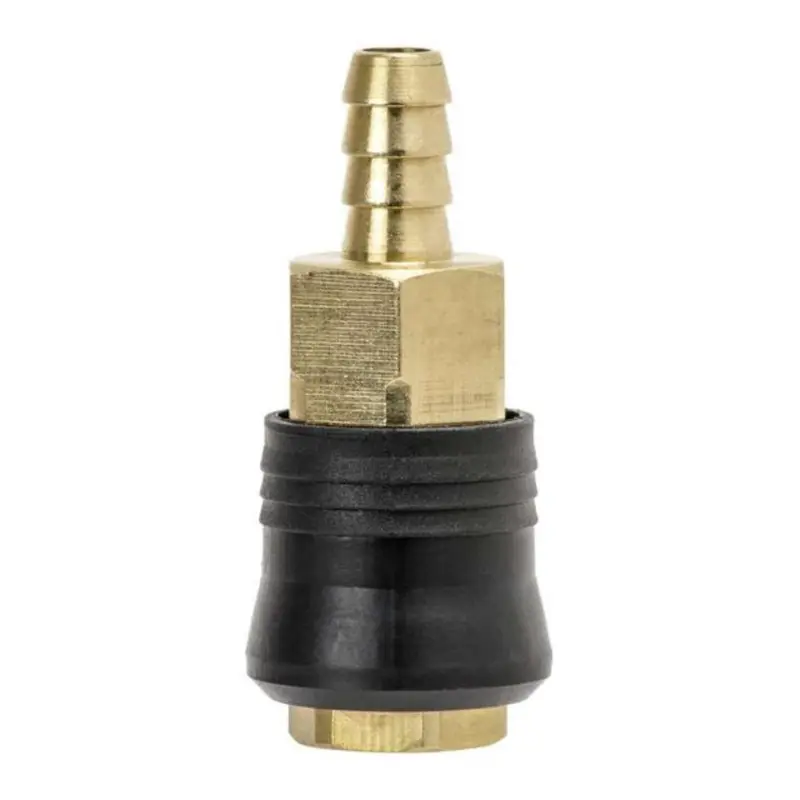

Со стороны шланга установлен штуцер типа «елочка» диаметром 10 мм. Такая конструкция рассчитана на присоединение подходящего по внутреннему диаметру шланга. Рабочая часть фитинга выполнена из латуни, наружная накладка — из ABS-пластика. В конструкции предусмотрен клапан. Быстросъем относится к внутреннему типу «мама» и соединяется с универсальной ответной частью типа «папа».

Разъемная конструкция удобна для пневматической линии, в которой приходится менять подключаемую оснастку или отсоединять инструмент после работы. Для этого не требуется разбирать всю магистраль: соединение размыкается непосредственно в точке подключения. Такой способ помогает организовать рабочее место с компрессором, воздушным шлангом и совместимым пневмоинструментом, сохраняя понятную и практичную схему соединения.

Конструкция и назначение

• Тип: быстроразъемное соединение на шланг;
• Назначение: подключение пневмоинструмента к линии сжатого воздуха;
• Диаметр шланга: 10 мм;
• Подключение к шлангу: штуцер «елочка»;
• Рабочая часть: латунь;
• Наружная накладка: ABS-пластик;
• Тип быстросъема: внутренний, «мама»;
• Ответная часть: универсальный быстросъем типа «папа»;
• Особенность конструкции: наличие клапана;
• Бренд: Intertool.

Как правильно подобрать соединение

Перед покупкой проверьте три основных параметра своей пневмосистемы: диаметр шланга, тип ответной быстросъемной части и способ присоединения фитинга к шлангу. Эта модель предназначена именно для шланга диаметром 10 мм и устанавливается со стороны шланга с помощью штуцера «елочка». Ответная часть в линии должна иметь тип «папа» и подходить к универсальному быстросъему типа «мама».

При замене старого фитинга сравните его устройство с новым соединением. Важно учесть расположение входа для шланга, диаметр посадки, тип быстросъемного разъема и наличие подходящей ответной части. В линейке Intertool также предусмотрены отдельные исполнения для шлангов 6 и 8 мм — PT-1811 и PT-1812, поэтому вариант на 10 мм следует выбирать только для соответствующего шланга.

Применение и установка

Фитинг используют при сборке компрессорной оснастки, подключении рабочего шланга к пневмоинструменту, восстановлении воздушной линии и переходе с неразъемного подключения на быстросъемное. Перед установкой отключите подачу сжатого воздуха и убедитесь, что в магистрали нет давления. Присоедините шланг 10 мм к штуцеру «елочка», затем подключите универсальную ответную часть типа «папа» к быстросъему «мама».

После сборки проверьте, что шланг правильно установлен на штуцере, а ответная часть полностью вошла в разъем. Соединение должно соответствовать конфигурации всей линии: шлангу диаметром 10 мм, внутреннему быстросъему «мама» и универсальной ответной части «папа». Такой подбор позволяет использовать фитинг по назначению при работе с компрессором, пневмоинструментом и подходящей воздушной магистралью.
