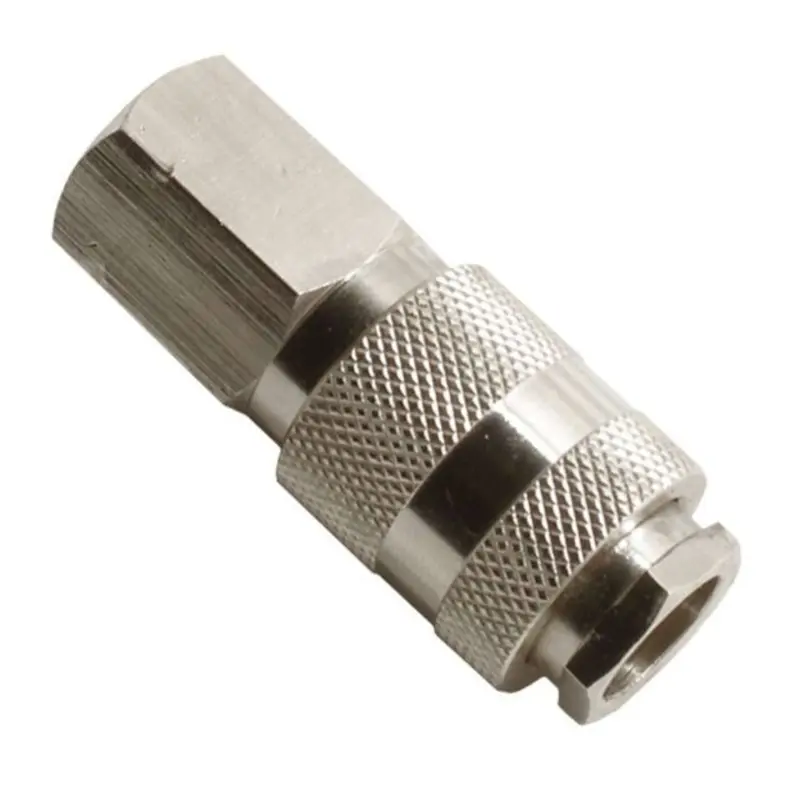

Быстроразъемное соединение Intertool с внутренней резьбой 1/4"

Быстроразъемное соединение Intertool 1/4"

Быстроразъемное соединение Intertool предназначено для подключения пневматического оборудования к магистрали сжатого воздуха. Фитинг сочетает внутреннюю резьбу 1/4" и быстросъемную часть типа «мама» с клапаном. Такое исполнение удобно для точек пневмосистемы, в которых приходится регулярно подключать и отсоединять инструмент, рабочий шланг или другой элемент воздушной линии.

Быстросъемный механизм позволяет менять подключенное оборудование без постоянного откручивания резьбовой части. Фитинг остается установленным на компрессоре, распределителе, пневмолинии или другом подходящем узле, а соединение со шлангом либо инструментом выполняется через совместимую ответную часть типа «папа». Это делает работу с несколькими пневматическими инструментами от одного источника воздуха более удобной и помогает организовать понятную схему подключений.

Конструкция и применение

Со стороны монтажа в систему предусмотрена внутренняя дюймовая резьба размером 1/4". Быстросъемная сторона выполнена в формате «мама» и рассчитана на соединение с соответствующей частью «папа». Встроенный клапан является частью конструкции быстросъема. Фитинг применяют при оснащении новых точек подключения, обслуживании действующей пневмолинии и замене соединения, которое износилось, получило повреждение корпуса, перестало надежно фиксировать ответную часть или утратило герметичность.

Соединение подходит для пневмосистем в мастерской, гараже и на производственном участке. Его можно установить там, где один инструмент периодически заменяют другим, где требуется отсоединять рабочий шланг либо где отдельный участок воздушной магистрали должен подключаться через быстросъем. Резьбовая сторона при этом остается закрепленной на выбранном узле, поэтому для очередного подключения не требуется каждый раз разбирать резьбовое соединение.

Что важно при подборе

Перед заказом необходимо проверить два параметра: резьбовую сторону и быстросъемную пару. Посадочный узел на компрессоре, распределителе, пневмолинии или другом оборудовании должен соответствовать внутренней резьбе 1/4". Похожие внешне фитинги и переходники могут отличаться размером или исполнением резьбы, поэтому одного визуального сходства недостаточно.

Отдельно сопоставьте формат быстросъема с ответной частью на имеющемся шланге, инструменте или другом подключаемом элементе. Данная деталь имеет часть типа «мама» и работает с совместимой частью типа «папа». Совпадение резьбы 1/4" само по себе не означает совпадения быстросъемной пары, поэтому обе стороны соединения следует подбирать вместе.

Характеристики

• бренд: Intertool;
• назначение: подключение оборудования к линии сжатого воздуха;
• тип фитинга: быстроразъемное соединение;
• резьба: внутренняя, 1/4";
• быстросъемная часть: «мама»;
• конструкция быстросъемной части: с клапаном;
• ответная быстросъемная часть: совместимый тип «папа».

Установка и проверка

Перед монтажом очистите резьбу и уплотняемые поверхности от загрязнений. Установите резьбовую сторону фитинга в соответствующий узел пневмосистемы, затем подключите совместимую ответную часть быстросъема. После сборки проверьте соединение в рабочем пневматическом контуре: резьбовой участок должен сохранять герметичность, а быстросъемный механизм — фиксировать ответную часть. Такой порядок позволяет сразу убедиться, что фитинг правильно подобран для конкретной точки магистрали и готов к регулярному подключению пневмооборудования.
