Комплект тормозных барабанов в сборе правый и левый ATV 50/110 PLT

Комплект тормозных барабанов в сборе для ATV 50/110

Комплект PLT предназначен для обслуживания барабанных тормозов квадроциклов семейства ATV 50/110. В него входят детали для правой и левой сторон, поэтому позиция подходит для парной замены компонентов на одной оси. Такое исполнение удобно при ремонте, когда износ колодок, барабанов или сопряженных деталей уже присутствует с обеих сторон и требуется восстановить одинаковую конфигурацию тормозных механизмов.

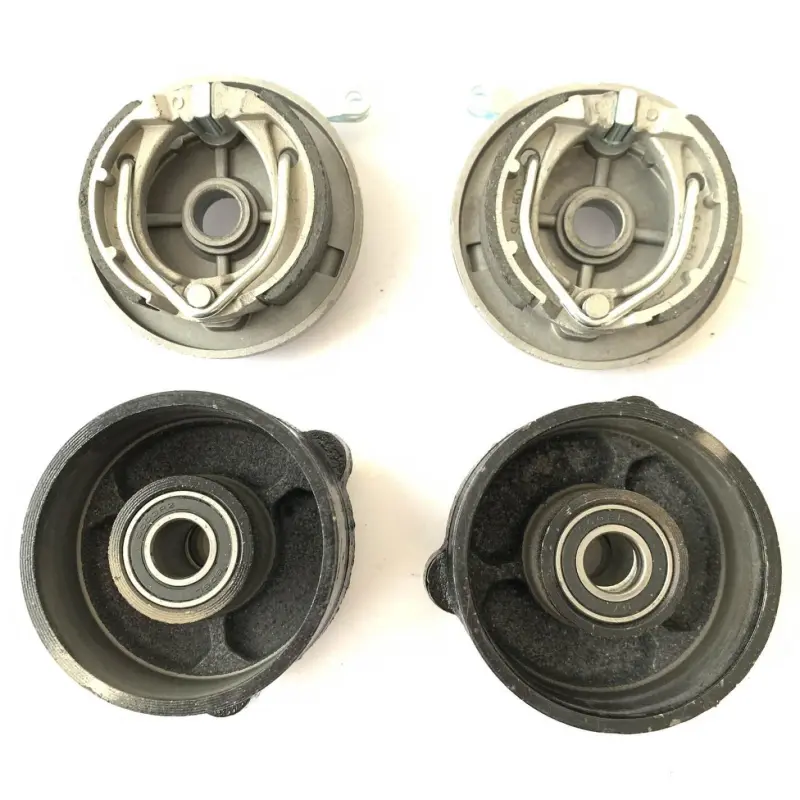

Барабанный механизм замедляет квадроцикл за счет прижатия тормозных колодок к внутренней рабочей поверхности барабана. В комплекте представлены два барабана-ступицы с установленными подшипниками, а также два опорных механизма с колодками, возвратными пружинами и приводными рычагами. Правое и левое исполнения различаются ориентацией деталей, поэтому при монтаже каждый механизм устанавливают на соответствующую сторону.

Что входит в конструкцию

• правый и левый барабаны-ступицы с центральными подшипниками;
• два опорных механизма для соответствующих сторон квадроцикла;
• тормозные колодки, установленные попарно внутри каждого механизма;
• возвратные пружины и рычаги привода колодок.

Исполнение в сборе позволяет заменить взаимосвязанные детали парой и не переносить из старых механизмов колодки или возвратные пружины. После установки колодки должны свободно возвращаться в исходное положение, а барабаны — вращаться без постоянного трения и заеданий. Регулировку привода выполняют так, чтобы обе стороны начинали работать согласованно и не создавали увода квадроцикла при торможении.

Как правильно подобрать комплект

Обозначение ATV 50/110 указывает на заявленную область применения, но у квадроциклов одной категории могут отличаться оси, посадочные места, ступицы и привод тормоза. Перед выбором сравните старые детали с комплектом по наружному диаметру барабана, ширине рабочей части, внутреннему диаметру подшипника, общей глубине ступицы и расположению опорной части. Отдельно проверьте форму и направление приводного рычага, точки крепления троса либо тяги и ориентацию правой и левой сторон.

Проверять следует не только название модели. Для корректной посадки важны диаметр оси, положение упоров, расстояние между сопрягаемыми поверхностями и свободное размещение механизма внутри колесного узла. Если старый барабан имеет выраженную выработку, борозды или овальность, установка только новых колодок не всегда обеспечивает равномерный контакт. Парный комплект позволяет обновить барабаны и внутренние механизмы одновременно, сохранив одинаковый принцип сборки справа и слева.

Установка и проверка после ремонта

Монтаж выполняют на очищенные посадочные поверхности с обязательной проверкой состояния осей, крепежа и деталей привода. Тормозные поверхности барабанов и накладок должны оставаться чистыми. После сборки проверяют свободное вращение каждого колеса, возврат рычагов, отсутствие осевого люфта и одинаковую реакцию механизмов на привод. Первую проверку торможения проводят на малой скорости в безопасном месте, контролируя, чтобы квадроцикл замедлялся ровно, без рывков, постороннего шума и перегрева одной стороны.

Комплект подходит для ремонта квадроцикла ATV 50/110 при необходимости заменить правый и левый барабанные механизмы в сборе. Точная сверка посадочных размеров и конфигурации со снятыми деталями остается главным условием правильного выбора.
