Топливная трубка высокого давления к фильтру ZS/ZH1100 (15 л.с.) TD

Топливная трубка высокого давления к фильтру ZS/ZH1100

Формованная трубка TD предназначена для топливной системы мотоблоков и другой малой сельскохозяйственной техники с двигателем ZS/ZH1100 мощностью 15 л.с. Деталь устанавливается на участке, ведущем к топливному фильтру, и обеспечивает предусмотренное конструкцией соединение компонентов системы. Это готовая запчасть определенной конфигурации: ее изгиб и положение двух присоединительных головок рассчитаны на соответствующую компоновку двигателя.

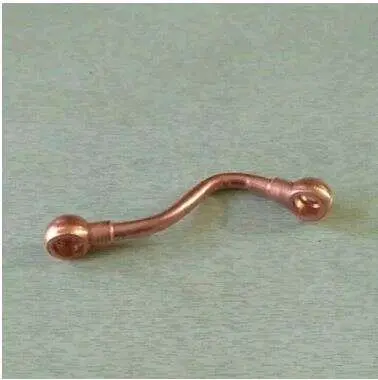

Трубка имеет жесткий изогнутый корпус и кольцевые присоединительные головки с отверстиями на обоих концах. Такая форма задает трассу прокладки между точками подключения. При установке деталь должна располагаться свободно, без принудительного подгибания, перекручивания или натяжения. Правильное положение особенно важно возле двигателя, где неподходящая геометрия может мешать совмещению отверстий и создавать нагрузку на соединения.

Что проверить при выборе

Обозначения ZS1100 и ZH1100, а также мощность 15 л.с. служат основными ориентирами совместимости. Одного совпадения мощности техники недостаточно: у похожих двигателей и разных вариантов топливопроводов могут отличаться назначение, направление изгибов и расположение окончаний. Эта версия предназначена именно для подключения к топливному фильтру. Ее не следует путать с трубкой обратного отвода топлива или трубкой другого участка системы, которые продаются для той же серии двигателей.

• Модель двигателя: сопоставьте обозначение установленного двигателя с ZS1100 или ZH1100.
• Назначение: убедитесь, что требуется версия, ведущая к топливному фильтру, а не обратная трубка.
• Конфигурация: сравните изгиб корпуса, взаимное положение окончаний и направление их отверстий со снятой деталью.
• Точки подключения: проверьте тип посадки с обеих сторон и расположение крепежа на вашей технике.
• Прокладка: до монтажа убедитесь, что трубка проходит по штатной траектории и не требует изменения формы.

Когда требуется замена

Проверить состояние топливопровода стоит при появлении следов топлива возле соединений, заметной деформации, трещин, повреждении присоединительных головок или после неудачного демонтажа. Причиной замены также может стать нарушение геометрии: даже без явного разрыва погнутая трубка способна неправильно становиться между точками подключения. Перед покупкой полезно снять старую деталь либо тщательно сопоставить ее форму на месте, чтобы не перепутать близкие по назначению исполнения для ZS/ZH1100.

Установка и контроль

Монтаж выполняют на остановленном и остывшем двигателе. Зоны соединений предварительно очищают, чтобы загрязнения не попали в топливную аппаратуру. Сначала трубку размещают по предусмотренной траектории и проверяют совпадение обоих окончаний, после чего фиксируют соединения без перекоса. Нельзя использовать затяжку крепежа для принудительного подтягивания неподходящей по форме детали: правильная трубка совмещается с посадочными местами без заметного усилия.

Уплотняющие детали и крепеж необходимо осмотреть отдельно и использовать в соответствии с конструкцией конкретного двигателя. После сборки соединения проверяют на плотность и отсутствие просачивания топлива, сначала без нагрузки, затем во время краткого контрольного запуска. Трубка не должна касаться подвижных частей, пережиматься соседними деталями или находиться под постоянным напряжением. Такой порядок помогает сразу оценить правильность подбора и качество монтажа до полноценной эксплуатации техники.
