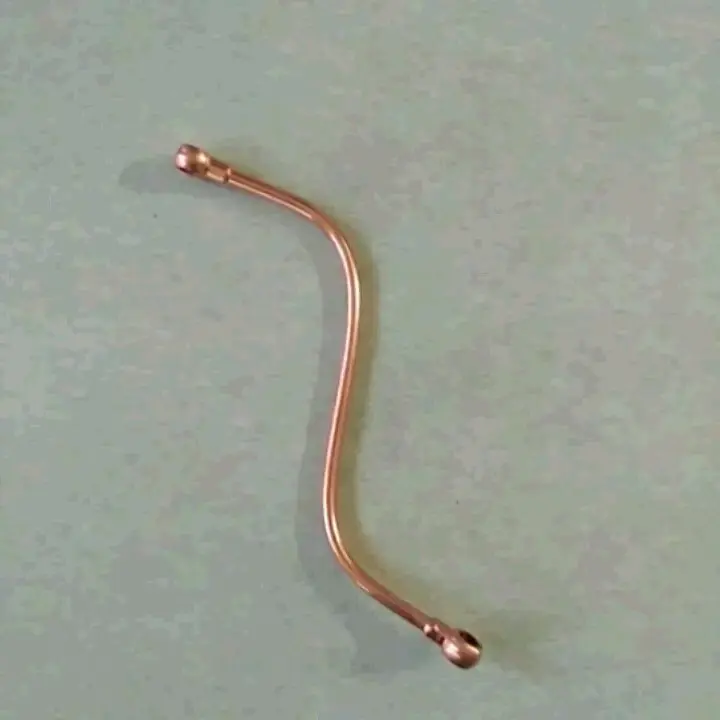

Топливная трубка высокого давления обратной линии TD для ZS/ZH1100 15 л.с.

Топливная трубка высокого давления обратной линии TD для ZS/ZH1100 15 л.с.

Трубка предназначена для обратного участка топливной системы дизельных двигателей ZS1100 и ZH1100 мощностью 15 л.с. Такие двигатели с водяным охлаждением устанавливают на мотоблоки и мототракторы. Деталь используют при восстановлении штатной топливной магистрали, когда установленная трубка повреждена, деформирована либо перестала обеспечивать герметичное соединение.

Назначение и конструкция

Это жесткая трубка заданной изогнутой формы с присоединительными наконечниками на обоих концах. Ее конфигурация рассчитана на прокладку между штатными точками подключения двигателя ZS/ZH1100. Изгибы помогают разместить магистраль в предусмотренном положении, не подводя ее вплотную к соседним деталям и не создавая лишней нагрузки на соединения.

Исполнение «обратка» определяет место трубки в топливной системе. Ее не следует путать с внешне похожими магистралями между топливным насосом, фильтром и форсункой: у этих деталей могут отличаться маршрут прокладки, форма изгибов и наконечники. При целевом ремонте нужно выбирать именно вариант обратной линии для ZS/ZH1100, а не ориентироваться только на общее обозначение «топливная трубка».

Как проверить совместимость

Основные критерии подбора — модель двигателя ZS1100 или ZH1100, номинальная мощность 15 л.с. и назначение магистрали. Перед установкой сравните новую деталь со снятой трубкой. Проверять следует общую форму, направление каждого изгиба, положение обоих концов, тип присоединительных наконечников и расстояние между точками подключения. Совпадение этих признаков позволяет установить трубку по штатному маршруту без принудительного выгибания.

• Модели двигателя: ZS1100 и ZH1100.
• Номинальная мощность: 15 л.с.
• Тип двигателя: дизельный.
• Охлаждение совместимых двигателей: водяное.
• Назначение: обратная топливная линия.
• Применение: мотоблоки и мототракторы с соответствующим двигателем.
• Исполнение: жесткая формованная трубка с двумя присоединительными концами.

Когда требуется замена

Основанием для проверки трубки становятся следы топлива возле соединений, повреждение наконечников, залом, заметное изменение штатной формы или следы контакта с соседними деталями. Отдельно осматривают места изгибов и зоны возле крепежных концов, поскольку деформация этих участков может нарушить правильную посадку. Подтягивание соединения не устраняет проблему, если повреждена сама трубка или наконечник.

Деталь также меняют после неудачной разборки топливной системы, если трубка была перекручена, чрезмерно отогнута либо перестала совпадать с точками подключения. Возвращать такую магистраль в нужную форму многократным изгибанием не следует: для правильной установки требуется деталь, геометрия которой соответствует штатному расположению компонентов двигателя.

Рекомендации по установке

Работы выполняют на остановленном и остывшем двигателе. Перед разборкой очищают участки вокруг соединений, чтобы загрязнения не попали в топливную аппаратуру. Старую трубку отсоединяют без боковой нагрузки на ответные штуцеры, после чего сопоставляют ее форму и наконечники с новой деталью. Трубка должна занять свое положение свободно, без растягивания, скручивания и подгонки силой.

Сначала оба конца устанавливают в соответствующие точки без перекоса, затем равномерно фиксируют соединения. После монтажа проверяют, не касается ли магистраль движущихся или сильно нагревающихся частей и сохраняется ли предусмотренный маршрут прокладки. При пробном запуске необходимо осмотреть оба соединения и убедиться в отсутствии просачивания топлива.

Эта трубка подходит для адресного ремонта обратной линии на двигателях ZS/ZH1100 мощностью 15 л.с. Точное сравнение назначения, формы и присоединительных концов со снятой деталью помогает исключить путаницу с другими топливными трубками той же модели двигателя.
