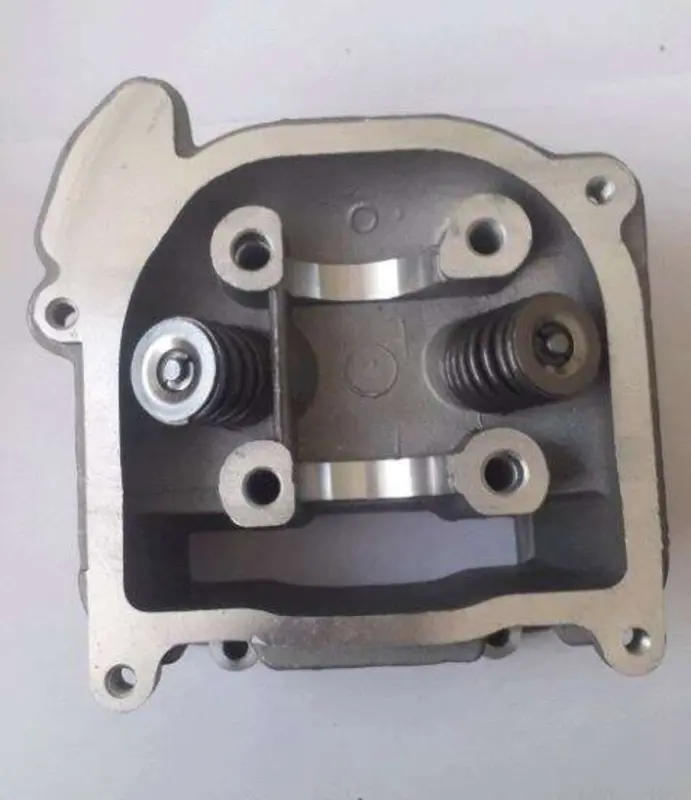

Головка цилиндра SUNY mod:B для 4T GY6 80, Ø47, с клапанами

Головка цилиндра SUNY mod:B для двигателя 4T GY6 80

Головка с клапанами предназначена для четырехтактных двигателей семейства GY6 80 с цилиндром Ø47 мм. Она устанавливается в верхней части цилиндро-поршневой группы, закрывает цилиндр, формирует верхнюю часть камеры сгорания и размещает впускной и выпускной клапаны. Деталь подходит для ремонта китайских скутеров с совместимыми двигателями 139QMA/1P39QMA и 139QMB/1P39QMB, собранными в конфигурации GY6 80 под диаметр 47 мм.

Исполнение «голая, с клапанами» рассчитано на замену корпуса головки вместе с клапанной частью без приобретения полностью укомплектованной ГБЦ. В головке установлены два клапана с пружинами и фиксирующими деталями. Такая конфигурация удобна, когда прежний корпус поврежден, плоскость прилегания деформирована либо клапанная часть требует замены, а пригодные компоненты газораспределительного механизма можно использовать повторно после проверки.

Назначение и особенности конструкции

Во время работы четырехтактного двигателя клапаны управляют наполнением цилиндра свежей смесью и отводом отработавших газов. Их посадка в седлах влияет на герметичность камеры сгорания и сохранение компрессии. Корпус головки одновременно служит основанием для установки остальных компонентов газораспределительного механизма и соединяется с цилиндром через уплотнительную прокладку. На детали предусмотрены обработанные посадочные поверхности, отверстия под крепление и места для сопряжения с элементами верхней части двигателя.

Замена головки актуальна при трещинах корпуса, повреждении резьбовых соединений, нарушении плоскости прилегания, износе направляющих или седел клапанов. Подобные неисправности могут сопровождаться падением компрессии, затрудненным запуском, нестабильной работой двигателя, потерей тяги или нарушением герметичности соединения с цилиндром. Перед ремонтом необходимо определить фактическую причину неисправности: новая головка не устраняет проблемы, связанные с износом поршня, колец, цилиндра либо неправильной настройкой газораспределения.

Что проверить при подборе

• Тип двигателя: четырехтактный GY6 80; подтверждена применяемость к семействам 139QMA/1P39QMA и 139QMB/1P39QMB в соответствующей конфигурации.
• Диаметр цилиндра: Ø47 мм. Головку нельзя подбирать только по условному объему двигателя, поскольку у разных версий GY6 геометрия деталей отличается.
• Вариант исполнения: SUNY mod:B. При сравнении со снятой головкой должны совпадать форма камеры, расположение крепежных отверстий, каналов, впускного и выпускного присоединения.
• Конфигурация ремонта: корпус поставляется с клапанами. Заранее проверьте, какие компоненты верхней части двигателя будут перенесены со старой ГБЦ и пригодны ли они для дальнейшей эксплуатации.

Название модели скутера само по себе не гарантирует правильный выбор: один и тот же кузов может комплектоваться разными модификациями мотора. Надежнее сверить обозначение двигателя, фактический диаметр цилиндра и геометрию демонтированной детали. Особое внимание уделяют расположению шпилек, каналов, посадке впускного патрубка и выпускной системы, а также сопряжению с используемыми деталями газораспределения.

Рекомендации по установке

Монтаж выполняют на чистые и неповрежденные сопрягаемые поверхности. Перед сборкой проверяют цилиндр, поршневую группу, шпильки, резьбы и компоненты газораспределительного механизма. Для соединения с цилиндром применяют подходящую прокладку Ø47 мм, а крепеж затягивают по схеме и с моментом, предусмотренными для конкретной версии двигателя. После установки необходимо правильно выставить фазы газораспределения, отрегулировать тепловые зазоры клапанов и убедиться, что механизм вращается свободно, без упора и заклинивания.

После первого запуска контролируют герметичность соединений, отсутствие постороннего шума и стабильность работы на холостом ходу. Корректный подбор по GY6 80, диаметру 47 мм и исполнению mod:B позволяет использовать головку SUNY для планового восстановления верхней части четырехтактного двигателя скутера.
