Малая звезда вторичного вала редуктора 168F/170F Z-9 ST

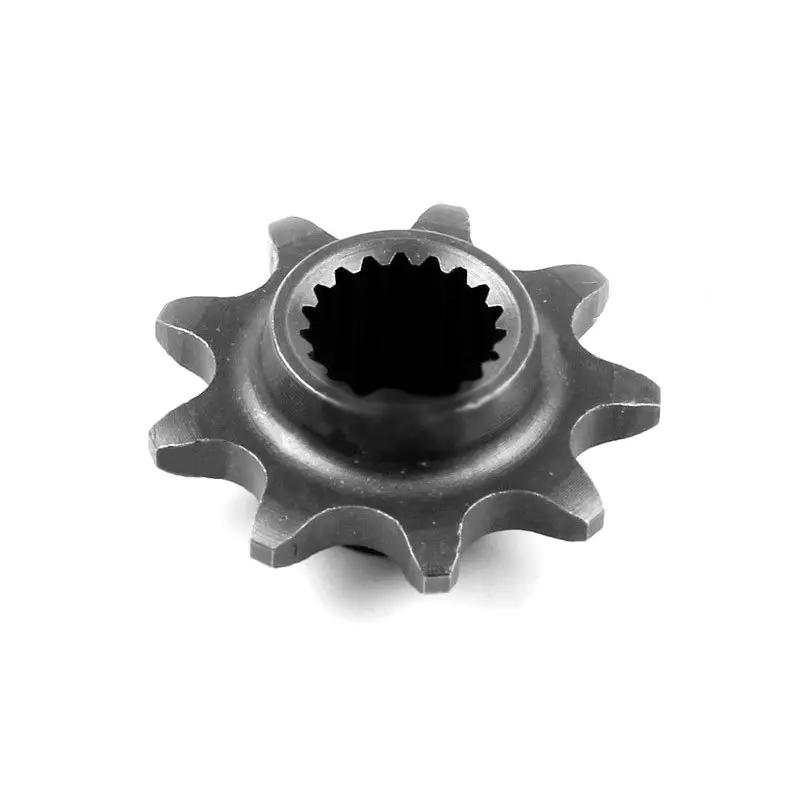

Малая звезда вторичного вала редуктора 168F/170F Z-9

Деталь предназначена для ремонта ременного редуктора мотоблоков и культиваторов, оснащенных силовыми установками семейства 168F/170F мощностью 6,5–7 л.с. Звезда размещается на вторичном валу и участвует в передаче вращения внутри редуктора. Исполнение Z-9 означает наличие девяти наружных зубьев. Центральная ступица имеет шлицевое отверстие, через которое крутящий момент передается на вал.

Такая запчасть нужна при износе зубьев, повреждении шлицев, появлении заметного люфта либо во время комплексного восстановления редуктора. Деформированные или неравномерно изношенные зубья ухудшают взаимодействие с цепью, а поврежденное шлицевое соединение не позволяет детали правильно сидеть на валу. Своевременная замена помогает восстановить нормальное зацепление компонентов передачи без замены редуктора в сборе.

Основные параметры

• Назначение: малая звезда вторичного вала ременного редуктора.
• Применение: мотоблоки и культиваторы класса 168F/170F, 6,5–7 л.с., с воздушным охлаждением.
• Количество наружных зубьев: 9, обозначение Z-9.
• Количество внутренних шлицев: 19.
• Наружный диаметр: 50 мм.
• Внутренний диаметр: 18 мм.
• Масса: 81 г.
• Исполнение: ST.

Как правильно подобрать звезду

Обозначения 168F и 170F указывают на распространенное семейство силовых установок, но сами по себе не определяют все параметры установленного редуктора. Перед покупкой необходимо снять старую деталь и сопоставить ее конструкцию: девять наружных зубьев, девятнадцать внутренних шлицев, наружный и внутренний диаметры, высоту ступицы, общую толщину и расположение посадочных поверхностей. Особенно внимательно сравнивают профиль шлицевого отверстия и форму основания зубьев. Звезда с другим числом шлицев или отличающейся геометрией не обеспечит правильную посадку даже при совпадении обозначения двигателя.

Нужно также убедиться, что ремонтируется именно ременной редуктор соответствующего типа, а звезда установлена на его вторичном валу. В продаже встречаются внешне близкие детали для первичного вала и других вариантов трансмиссии. Поэтому ориентироваться только на мощность техники или общее название модели недостаточно. Надежнее одновременно сверить место установки, число зубьев, шлицевую посадку и фактические размеры снятой запчасти.

Проверка и установка

Разборку выполняют на остановленной технике согласно руководству конкретного мотоблока или культиватора. После открытия корпуса следует очистить посадочное место и проверить состояние вторичного вала. Шлицы не должны иметь смятых граней, глубоких задиров или выраженного люфта. Одновременно осматривают цепь, сопряженную звезду, подшипники и уплотнения: установка новой детали рядом с сильно изношенными компонентами не устраняет причину шума, рывков или неравномерного хода передачи.

При монтаже звезду устанавливают без перекоса, не подтачивая зубья и шлицевое отверстие для принудительной посадки. Крепеж, последовательность сборки, регулировку цепи и применяемый смазочный материал выбирают по документации редуктора. До окончательной сборки проверяют свободное вращение передачи и отсутствие закусывания. После ремонта полезно проконтролировать работу механизма без высокой нагрузки, прислушиваясь к постороннему стуку и проверяя герметичность корпуса.

Малая звезда Z-9 подходит для планового или восстановительного ремонта совместимого редуктора 168F/170F. Точное сопоставление геометрии со снятой деталью позволяет избежать ошибки и вернуть механизму корректное взаимодействие цепи, звезды и вторичного вала.
