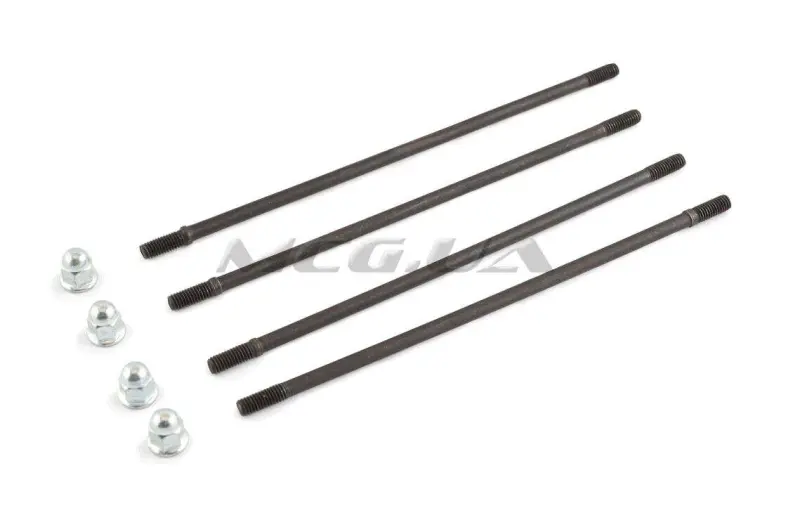

Комплект шпилек цилиндра Delta, 4 шт. с гайками, ST

Комплект шпилек цилиндра Delta с гайками

Комплект предназначен для крепления цилиндра и головки цилиндра на мопедах семейства Delta. В него входят четыре длинные шпильки и четыре гайки. Шпильки устанавливаются в корпус двигателя, проходят через детали цилиндро-поршневой группы и после затяжки гаек удерживают собранные части в заданном положении. Такое крепление создает равномерный прижим по четырем точкам и необходимо при сборке двигателя после ремонта, обслуживания или замены деталей цилиндра.

Каждая шпилька имеет резьбовые участки на обоих концах: нижний служит для установки в корпус двигателя, а верхний принимает крепежную гайку. Комплект из четырех деталей позволяет заменить весь набор, не смешивая новые шпильки с крепежом, состояние которого уже вызывает сомнения. Гайки входят в комплект, поэтому отдельно подбирать их к верхней резьбе не требуется. Обозначение ST сохранено в названии как идентификатор исполнения товара.

Когда требуется замена

Новые шпильки устанавливают при повреждении резьбы, деформации стержня, выраженной коррозии либо повреждении граней и резьбы штатных гаек. Проверка особенно уместна после разборки двигателя: крепеж должен свободно принимать гайку, надежно удерживаться в резьбовом отверстии и не мешать цилиндру с головкой занимать правильное положение. Шпильку с сорванными витками, изгибом или следами грубого захвата инструментом нельзя считать полноценной основой для последующей сборки.

Состояние шпилек влияет прежде всего на качество стяжки корпуса двигателя, цилиндра и головки. Эти детали не сжимают топливную смесь и не перемещают поршень, но поддерживают правильную сборку сопрягаемых частей. Неравномерная затяжка, поврежденная резьба или неподходящая длина крепежа могут помешать корректно прижать соединяемые поверхности. Поэтому при ремонте оценивают не только внешний вид стержней, но и состояние резьбовых отверстий в корпусе.

Как проверить совместимость

Название Delta объединяет мопеды с разными модификациями двигателя, поэтому принадлежности к одной серии недостаточно для безошибочного выбора. Перед заказом сравните комплект со снятыми шпильками и параметрами конкретного двигателя. Проверять нужно количество и распределение шпилек по длине, общую длину каждой детали, диаметр и шаг резьбы на обоих концах, длину резьбовых участков, а также тип посадки гаек. Если двигатель ранее ремонтировали, ориентируйтесь не только на установленный крепеж: параметры резьбовых отверстий могли быть изменены.

• Назначение: крепление цилиндра и головки цилиндра двигателя мопеда.
• Применение: техника семейства Delta при совпадении параметров двигателя и крепежа.
• Количество шпилек: 4 шт.
• Сопутствующий крепеж: четыре гайки.
• Конструкция: длинные стержни с резьбовыми участками на обоих концах.

Рекомендации по установке

Монтаж выполняют на остывшем и подготовленном к сборке двигателе. До установки очищают и осматривают резьбовые отверстия, проверяют сопрягаемые поверхности и убеждаются, что выбранные шпильки соответствуют своим позициям. При заворачивании нельзя повреждать резьбу плоскогубцами или другим инструментом с острыми губками. Цилиндр и головка должны надеваться на установленные шпильки свободно, без перекоса и принудительного изгибания стержней.

Гайки затягивают постепенно, в несколько приемов и крест-накрест, чтобы распределить усилие по четырем точкам. Конечный момент берут из руководства именно для установленной модификации двигателя: универсальное значение для всех мопедов Delta применять нельзя. Одновременно соблюдают предусмотренное положение прокладок, направляющих и остальных снятых деталей, однако их наличие в этом комплекте не заявлено. После сборки механизм проворачивают и проверяют в порядке, установленном изготовителем двигателя. Такой подход помогает установить крепеж без перекоса и избежать повреждения новой резьбы при первом обслуживании.
