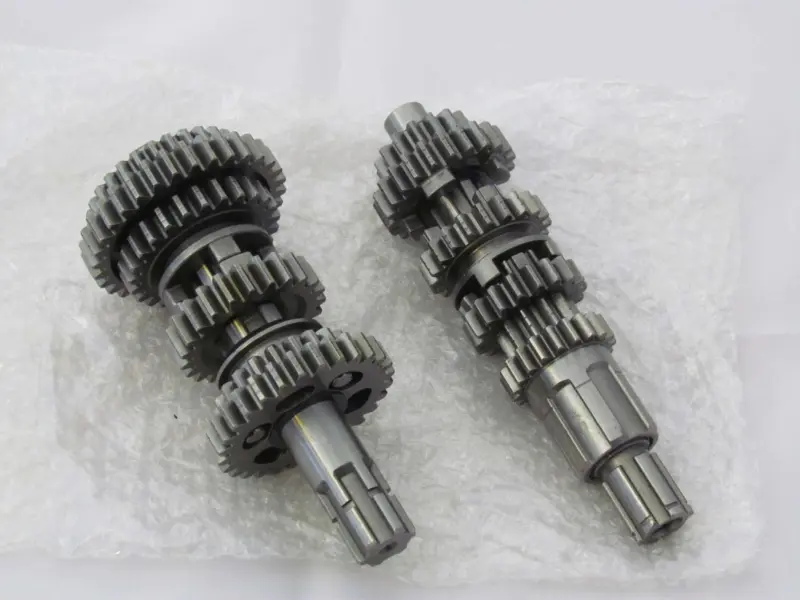

Коробка передач в сборе 4T CB/CG200 ZS200 ST

Коробка передач в сборе 4T CB/CG200 ZS200 ST

Коробка передач предназначена для восстановления трансмиссии четырёхтактной мототехники с обозначениями двигателей CB/CG200 и ZS200. Узел устанавливается внутри двигателя и передаёт крутящий момент на выходной вал. В конструкции предусмотрены два вала с уже установленными шестернями, поэтому при ремонте заменяется взаимосвязанный комплект деталей, а не отдельные элементы старого механизма.

Такой вариант подходит при износе или повреждении штатной коробки передач: разрушении зубьев, износе посадочных поверхностей, затруднённом включении ступеней либо выходе из строя отдельных деталей. Замена узла в сборе особенно уместна, если состояние нескольких сопряжённых шестерён вызывает сомнения и установка одной новой детали не позволяет рассчитывать на корректную совместную работу всего комплекта.

Конструкция и назначение

• собранный комплект из двух валов и установленных на них шестерён;
• предназначен для внутренней установки в двигатель;
• участвует в передаче крутящего момента на выходной вал;
• применяется при ремонте трансмиссионного узла 4T CB/CG200 ZS200.

Поставка в сборе упрощает восстановление коробки передач: мастеру не приходится формировать рабочую пару из шестерён, взятых из разных комплектов. При этом результат ремонта зависит не только от заменяемых валов. Перед сборкой необходимо проверить вилки переключения, копирный механизм, подшипники, картер и сцепление. Износ, повреждение или неправильная работа этих компонентов могут мешать включению передач даже после установки нового комплекта.

Как подобрать подходящее исполнение

Перед заказом сопоставьте обозначения двигателя CB/CG200 и ZS200, а также внимательно сравните коробку со снятым узлом. Проверьте исполнение обоих валов, форму и расположение шлицевых участков, последовательность и положение шестерён, а также количество зубьев на каждой позиции. Совпадение этих элементов важнее общего сходства деталей.

Ориентироваться только на рабочий объём двигателя недостаточно. Разные модификации одинаковой кубатуры могут отличаться внутренней компоновкой трансмиссии и исполнением сопряжённых деталей. Предварительное сравнение с демонтированной коробкой помогает выбрать нужную конфигурацию до разборки и сборки двигателя и снижает риск повторного выполнения трудоёмких работ.

Установка и проверка

Монтаж выполняют на разобранном двигателе. До окончательной сборки следует проверить правильность посадки валов, положение шестерён и свободное перемещение механизма переключения. Детали должны двигаться без заеданий, а сопряжённые компоненты — занимать предусмотренное положение. Если обнаружены повреждённые подшипники, вилки, элементы копирного механизма, картера или сцепления, их состояние необходимо учесть в ходе ремонта.

После установки последовательно включите все передачи и убедитесь, что механизм проходит каждую ступень, а нейтральное положение находится корректно. Эту проверку важно провести до окончательной сборки: она позволяет вовремя заметить несовпадение деталей, неправильную посадку или препятствие свободному ходу механизма.

Коробка передач в сборе подходит для ремонта, при котором внутренний комплект валов и шестерён требуется заменить целиком. Тщательное сравнение со снятым узлом и проверка связанных механизмов перед сборкой помогают получить чёткое последовательное переключение и избежать повторной разборки двигателя из-за неподходящего исполнения или неисправности соседних компонентов.
