Коробка передач в сборе 4T CG150 ST

Коробка передач в сборе 4T CG150 ST

Комплект предназначен для ремонта механической коробки передач четырехтактного мотоциклетного двигателя типа CG150. Деталь устанавливается внутри картера двигателя и участвует в передаче крутящего момента от сцепления к дальнейшему приводу мотоцикла. Формат в сборе удобен при серьезном износе трансмиссии, когда замена одной шестерни или отдельного вала не устраняет все обнаруженные повреждения.

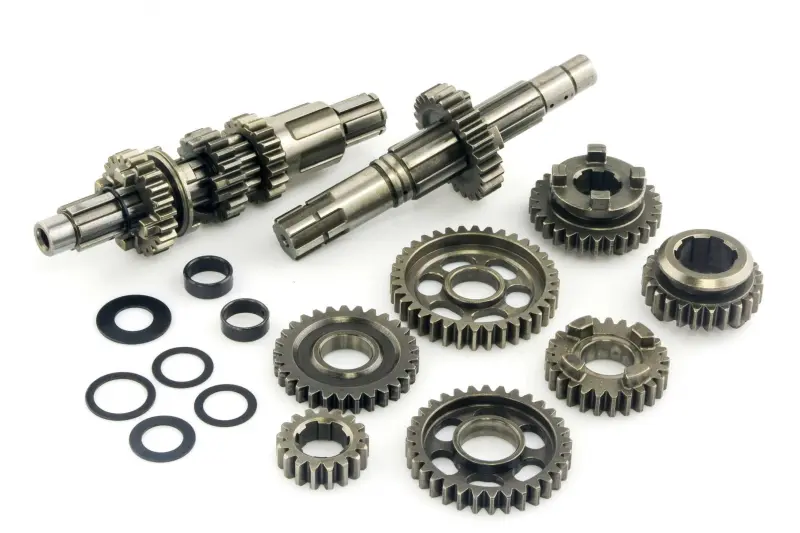

Основу конструкции составляют два вала с набором шестерен. В комплекте также представлены отдельные шестерни, дистанционные кольца и шайбы, необходимые для формирования соответствующего набора деталей коробки. При работе двигателя шестерни разных ступеней последовательно соединяют первичный и вторичный валы, изменяя передаточное отношение. Исправное состояние зубьев, посадочных мест и элементов зацепления влияет на четкость переключения и передачу нагрузки без срывов выбранной ступени.

Когда требуется замена

Коробку передач проверяют при хрусте и постороннем шуме из картера, затрудненном включении, самопроизвольном выключении передачи, заклинивании или обнаружении сколов на зубьях. Такие симптомы не всегда связаны только с валами и шестернями: во время разборки необходимо оценить состояние механизма переключения, вилок, барабана, подшипников, посадочных поверхностей и сцепления. Комплект в сборе позволяет заменить взаимосвязанный набор деталей, но не отменяет диагностику остальных компонентов трансмиссии.

Что проверить перед выбором

• Тип двигателя: изделие рассчитано на четырехтактную конфигурацию CG150; обозначение ST относится к варианту этой товарной позиции.
• Конструкцию старой коробки: сопоставьте расположение и количество шестерен на обоих валах, форму торцов, шлицев и посадочных участков.
• Размеры: сравните общую длину валов, диаметры посадок, ширину шестерен и положение стопорных канавок с демонтированными деталями.
• Зубчатые пары: число зубьев каждой шестерни должно соответствовать прежнему набору; произвольное объединение деталей разных версий недопустимо.
• Сопутствующие детали: до сборки проверьте шайбы, кольца, подшипники, вилки и барабан переключения, чтобы изношенная деталь не нарушила работу нового комплекта.

Обозначения CG150 и рабочий объем сами по себе не подтверждают совпадение каждой модификации двигателя. У моторов одного семейства могут отличаться длина выходной части вала, посадочные диаметры, профиль шлицев и набор шестерен. Надежнее всего подбирать коробку по полному обозначению двигателя и непосредственному сравнению со снятым комплектом. Если двигатель ранее ремонтировался или заменялся, ориентироваться только на модель мотоцикла недостаточно.

Установка и контроль после сборки

Для монтажа требуется разборка двигателя с доступом к коробке передач. Перед окончательной сборкой валы устанавливают вместе с предусмотренными шайбами и кольцами, контролируют правильность положения шестерен и свободное вращение без заеданий. Затем проверяют последовательное включение всех ступеней и возврат механизма переключения. Зубья, кулачки зацепления и ответные пазы не должны иметь повреждений, способных вызвать неполное включение.

Работу целесообразно поручить мастеру, знакомому с двигателями семейства CG: порядок расположения деталей, осевой зазор и корректная сборка картера критичны для нормальной работы трансмиссии. Коробка передач 4T CG150 ST подходит для планового восстановления двигателя или ремонта после механического повреждения при условии полного совпадения со штатной конфигурацией.
