Балансировочный вал 4T CG200/250 ST

Балансировочный вал для двигателей 4T CG200/250

Деталь предназначена для четырехтактных двигателей семейства CG200/250, конструкция которых предусматривает балансировочный механизм. Вал вращается согласованно с коленчатым валом и своим противовесом частично компенсирует инерционные силы, возникающие при движении поршня и шатуна. Благодаря этому исправный механизм помогает уменьшить характерные вибрации одноцилиндрового двигателя и сделать его работу более ровной.

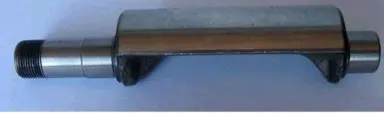

Балансировочный вал установлен в картере двигателя и относится к деталям, положение которых связано с фазой вращения коленвала. На валу выполнена массивная смещенная часть, создающая необходимый противовес, а по краям расположены ступенчатые посадочные участки. Один конец имеет наружную резьбу. Такая форма требует точного совпадения с опорами, приводными деталями и внутренней компоновкой конкретного двигателя.

Когда требуется проверка и замена

Поводом для диагностики балансировочного механизма становятся заметно усилившиеся вибрации, механический шум со стороны картера, повреждение зубьев сопряженного привода, люфт или износ посадочных поверхностей. Эти признаки следует оценивать вместе с состоянием подшипников, коленвала, креплений двигателя и остальных деталей привода: повышенная вибрация может иметь несколько причин. Новый вал выбирают после разборки и дефектовки, когда подтверждено, что проблема относится именно к балансировочному механизму.

Что проверить при подборе

• Тип двигателя: деталь рассчитана на четырехтактные моторы с обозначением CG200/250 и балансировочной системой.
• Исполнение картера: у двигателей одного номинального семейства встречаются разные модификации, включая версии без балансира, поэтому одного указания объема недостаточно.
• Геометрию старой детали: сравните общую длину, диаметры и расположение посадочных участков, форму противовеса, резьбовой конец и сторону привода.
• Сопряженные компоненты: проверьте состояние опор, подшипников, шестерни или другого предусмотренного конструкцией привода, а также крепежных деталей.
• Обозначение исполнения: при выборе учитывайте полное наименование CG200/250 ST и конструкцию разобранного двигателя.

Обозначения CG200 и CG250 охватывают несколько вариантов одноцилиндровых моторов. Балансировочные и небалансировочные версии могут отличаться картером, способом привода и размерами внутренних деталей. Поэтому вал не следует подбирать только по надписи «200» или «250» на мотоцикле. Надежнее сопоставить снятую деталь и проверить код самого двигателя, если он доступен.

Особенности установки

Монтаж связан с разборкой картера и требует правильного взаимного положения балансировочного и коленчатого валов. При сборке совмещают предусмотренные производителем установочные метки: нарушение синхронизации не позволяет противовесу выполнять свою функцию и способно усилить вибрацию. Конкретный порядок разборки, затяжки крепежа и смазки посадок выбирают по руководству для установленной модификации двигателя.

Перед окончательной сборкой проверяют свободное вращение, отсутствие заедания и корректную посадку в опорах. Изношенные подшипники или поврежденные приводные детали нельзя оставлять без внимания, иначе замена одного вала не устранит люфт и посторонний шум. После сборки коленвал сначала аккуратно проворачивают вручную, контролируя плавность движения и отсутствие контакта противовеса с соседними деталями.

Балансировочный вал CG200/250 ST подходит для ремонта двигателя, в котором уже предусмотрен соответствующий механизм и подтверждено совпадение исполнения. Тщательная сверка перед монтажом особенно важна при неизвестной истории мотора, ранее замененном картере или установленном двигателе другой модификации.
