Топливный кран с фильтром и металлическим стаканом для 190N/195N ST

Топливный кран с фильтром для двигателей 190N/195N

Кран ST предназначен для управления подачей дизельного топлива на мотоблоках с двигателями 190N и 195N, указанными для этой позиции в исполнениях 12/15 л.с. Деталь объединяет запорный механизм и фильтр в одном корпусе: оператор может открыть поток перед запуском двигателя или перекрыть его при обслуживании и длительном хранении техники. Встроенная фильтрующая часть задерживает загрязнения до их попадания в последующие компоненты топливной системы.

Назначение и конструкция

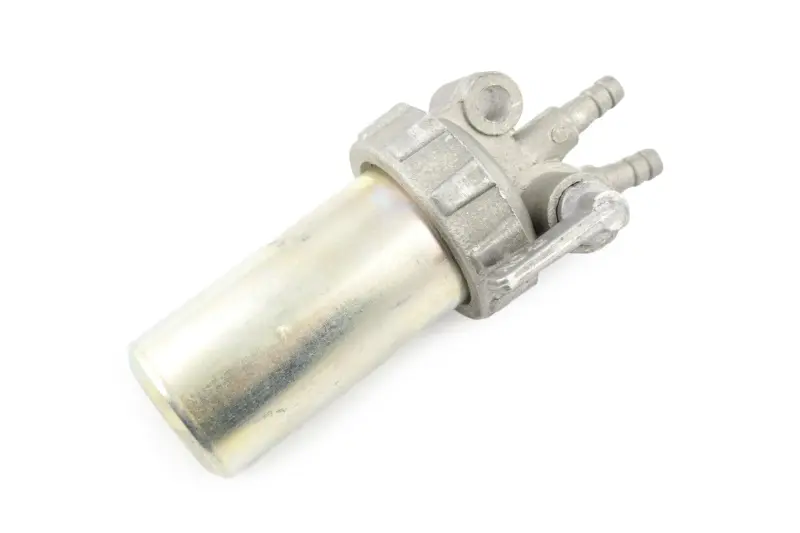

Кран устанавливается на топливной магистрали дизельного двигателя. Конструкция включает металлический стакан фильтра, литую верхнюю часть, ручной рычаг, два штуцера для топливных шлангов и крепежное ушко. Такое исполнение позволяет разместить функции перекрытия потока и предварительной очистки топлива в одной компактной детали. Металлический стакан закрывает нижнюю часть фильтра и удерживается резьбовым прижимным кольцом.

Исправный кран должен свободно переключаться между открытым и закрытым положениями, сохранять плотность соединений и обеспечивать прохождение топлива без посторонних подсосов воздуха. Замена требуется при подтекании по корпусу или в зоне стакана, повреждении штуцеров, заедании рычага либо загрязнении, которое невозможно устранить обычным обслуживанием. Нестабильная подача может проявляться затрудненным запуском, перебоями под нагрузкой или остановкой двигателя, однако перед заменой следует также проверить шланги и другие компоненты магистрали.

Что сравнить перед покупкой

• Модель двигателя: применяемость этой версии заявлена для 190N и 195N.
• Обозначение мощности: товар представлен как вариант для исполнений 12/15 л.с.; данные на табличке двигателя имеют приоритет при подборе.
• Схема подключения: необходимо сопоставить количество, направление и наружный диаметр штуцеров со старым краном и используемыми шлангами.
• Крепление: проверьте положение крепежного ушка, доступное место возле бака и ориентацию рычага после установки.
• Исполнение фильтра: эта модификация комплектуется встроенным фильтром и металлическим стаканом; ее следует сравнивать с деталью той же компоновки.

Обозначения 190N и 195N сами по себе не заменяют проверку посадки. На технике разных выпусков могут отличаться расположение магистралей, форма крепления и размеры шлангов. Надежнее всего снять размеры со старой детали, сопоставить взаимное положение обоих штуцеров и убедиться, что стакан не будет упираться в соседние части двигателя.

Установка и проверка

Работы выполняют на остановленном и остывшем двигателе, вдали от огня и источников искр. Перед отсоединением шлангов подачу топлива перекрывают, а место монтажа очищают, чтобы грязь не попала внутрь магистрали. Шланги должны надеваться без перекоса и фиксироваться штатными зажимами. Кран устанавливают так, чтобы рычаг оставался доступным, а металлический стакан можно было обслужить без демонтажа соседних деталей.

После монтажа откройте подачу и внимательно проверьте соединения, корпус и зону прижимного кольца на отсутствие подтеканий. Если топливная магистраль была опорожнена, воздух удаляют способом, предусмотренным инструкцией конкретного двигателя. Запускать технику следует только после проверки герметичности. Правильно подобранный кран восстанавливает штатное управление потоком топлива и одновременно сохраняет предварительную фильтрацию перед дальнейшей подачей к двигателю.
