Реле электростартера 4T GY6 50, Delta, Alpha

Реле электростартера для GY6 50, Delta и Alpha

Реле электростартера предназначено для системы кнопочного запуска четырехтактных скутеров и мопедов GY6 50, Delta и Alpha. После нажатия кнопки пуска оно принимает управляющий сигнал и соединяет силовые контакты, через которые ток от аккумулятора поступает к стартерному мотору. Такая схема позволяет управлять стартером посредством компактной кнопки, не пропуская через нее ток, необходимый для прокручивания двигателя.

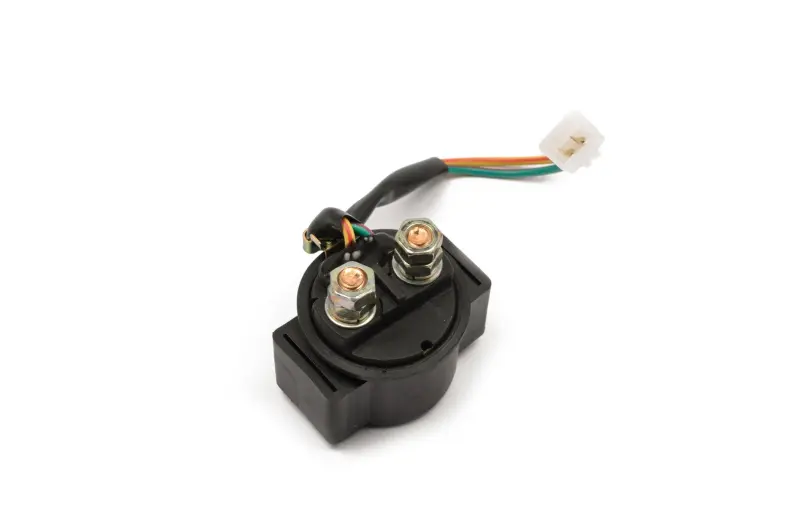

Деталь выполнена в закрытом черном корпусе. Для силового подключения предусмотрены две резьбовые клеммы с гайками: одна соединяется с проводом аккумулятора, другая — с проводом стартера. Отдельный короткий жгут заканчивается двухконтактным разъемом управляющего подключения. Разделение силовых клемм и управляющего разъема соответствует назначению стартерного реле и помогает правильно распределить подключения при монтаже.

Когда требуется проверка реле

Диагностика этой детали актуальна, если при нажатии кнопки стартер не включается, срабатывание происходит нестабильно либо слышен щелчок без нормального прокручивания двигателя. Подобные признаки не всегда означают неисправность самого реле: перед заменой проверяют заряд аккумулятора, состояние предохранителя, затяжку клемм, отсутствие окисления на соединениях, целостность проводки, кнопку пуска и стартерный мотор. Новый компонент имеет смысл устанавливать после исключения проблем в соседних частях системы запуска.

Что сравнить перед заказом

• Тип техники: четырехтактный скутер или мопед семейства GY6 50, Delta либо Alpha.
• Схему подключения: две крупные резьбовые силовые клеммы и отдельный двухконтактный разъем.
• Форму разъема: ответная колодка на проводке техники должна подходить по корпусу, фиксации и расположению контактов.
• Корпус и крепление: новая деталь должна размещаться на штатном месте без натяжения проводов и контакта с подвижными или сильно нагревающимися частями.
• Расположение проводов: длины штатных выводов должно хватать для подключения в исходной точке установки.

Названия Delta, Alpha и GY6 охватывают технику разных производителей и модификаций, поэтому одного совпадения модельного семейства недостаточно. Надежнее сопоставить реле с ранее установленной деталью по количеству и типу клемм, конфигурации управляющей колодки, очертаниям корпуса и способу фиксации. Если проводка переделывалась, подключения определяют по схеме конкретной модели, а не только по цветам проводов.

Установка и практические рекомендации

Перед работой отключают аккумулятор, чтобы исключить случайное замыкание силовых выводов инструментом. Провода снимают последовательно, предварительно запомнив их расположение, а затем закрепляют на соответствующих клеммах нового реле. Гайки должны удерживать наконечники плотно, но чрезмерное усилие может повредить корпус или резьбовую часть. Управляющий разъем соединяют без перекоса; колодка должна войти полностью и надежно зафиксироваться.

После установки проверяют, чтобы открытые участки силовых соединений не соприкасались с рамой, крепежом и соседними деталями, а жгут не был натянут или пережат. Затем подключают аккумулятор и выполняют краткую проверку запуска. Исправное и правильно подключенное реле передает питание стартеру сразу после команды с кнопки. Эта деталь подходит для ремонта штатного кнопочного запуска GY6 50, Delta и Alpha при совпадении конструкции, разъема и посадочного места.
