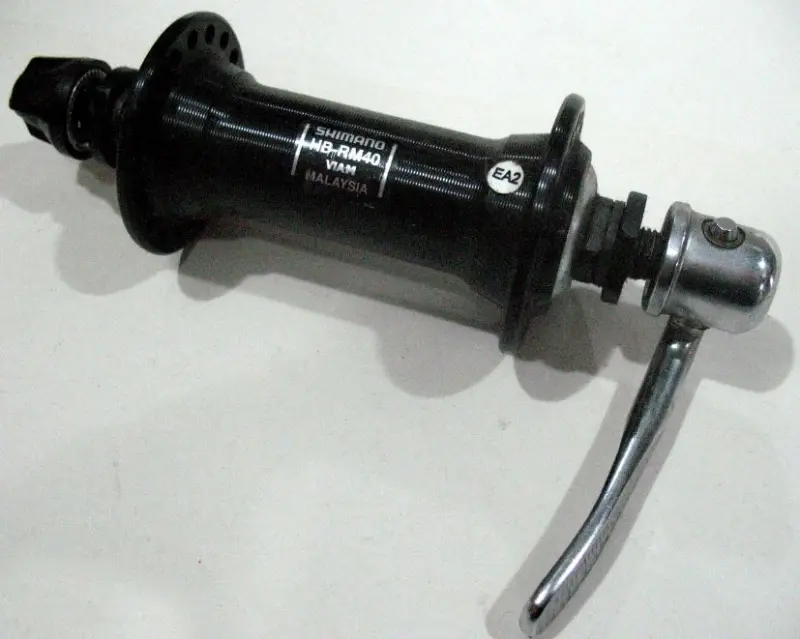

Передняя втулка Shimano HB-RM40, 36H, эксцентрик, черная

Передняя втулка Shimano HB-RM40 на 36 спиц

Модель предназначена для сборки или ремонта переднего велосипедного колеса с ободным тормозом. Втулка располагается в центре колеса, соединяется с ободом спицами и обеспечивает его вращение относительно закрепленной в вилке оси. Исполнение на 36 отверстий подходит для обода с таким же количеством спиц, а эксцентриковое крепление позволяет устанавливать и снимать колесо без гаек на концах оси.

Черный корпус изготовлен из алюминия. На фланцах предусмотрено 36 отверстий для спиц. У модели нет крепления для тормозного ротора: HB-RM40 относится к передним втулкам для колес с ободным торможением. Это необходимо учитывать при подборе детали для нового колеса или замене изношенной втулки на уже собранном велосипеде.

Основные параметры

• Назначение: переднее колесо велосипеда.
• Модель: Shimano HB-RM40.
• Количество отверстий: 36H, то есть 36 отверстий под спицы.
• Способ фиксации оси: эксцентрик QR.
• Монтажная ширина: O.L.D. 100 мм.
• Ось: длина 108 мм, резьба M9.
• Диаметр расположения отверстий: P.C.D. 38 мм.
• Диаметр фланца: 46 мм.
• Расстояние между фланцами: 71,6 мм.
• Тип тормоза: ободной.
• Материал корпуса: алюминий.
• Цвет: черный.

Что проверить при подборе

Сначала сопоставьте количество отверстий втулки и обода: для этой версии требуется обод на 36 спиц. Вариант на 32 отверстия не подойдет для прямой замены, даже если остальные размеры совпадают. При пересборке существующего колеса также учитывают диаметр обода, схему спицовки и необходимую длину спиц. Последняя зависит не только от размеров втулки, но и от геометрии конкретного обода, поэтому ее рассчитывают для выбранной пары компонентов.

Следующий критерий — передняя вилка. Ее посадочные места должны быть рассчитаны на стандартную монтажную ширину 100 мм и эксцентриковую ось M9. HB-RM40 нельзя подбирать как замену втулке под сквозную ось: это разные способы крепления колеса. Следует также убедиться, что велосипед использует тормозные колодки, работающие по дорожке обода. Для системы, где ротор устанавливается непосредственно на переднюю втулку, эта модель не предназначена.

Установка и обслуживание колеса

Перед сборкой оценивают состояние обода, спиц и ниппелей. Если старое колесо получило удар, одной замены центральной детали может быть недостаточно: деформированный обод или поврежденные спицы влияют на ровность вращения и натяжение. При полной пересборке спицы устанавливают по выбранной схеме, постепенно и равномерно натягивают, после чего проверяют осевое и радиальное биение колеса.

При установке готового колеса ось должна полностью войти в пазы вилки, а рычаг эксцентрика — надежно зафиксировать колесо. Регулировочную гайку настраивают до закрытия рычага, а не используют рычаг как обычную вращающуюся гайку. После монтажа проверяют свободное вращение, отсутствие бокового люфта, правильное положение обода между перьями вилки и работу тормозных колодок.

Замена втулки уместна при повреждении корпуса или фланцев, проблемах с осью, стойком люфте либо неудовлетворительном вращении, которое невозможно устранить обычным обслуживанием. Shimano HB-RM40 подойдет для сборки практичного переднего колеса на 36 спиц, если велосипед рассчитан на ширину 100 мм, эксцентриковую фиксацию и ободное торможение.
