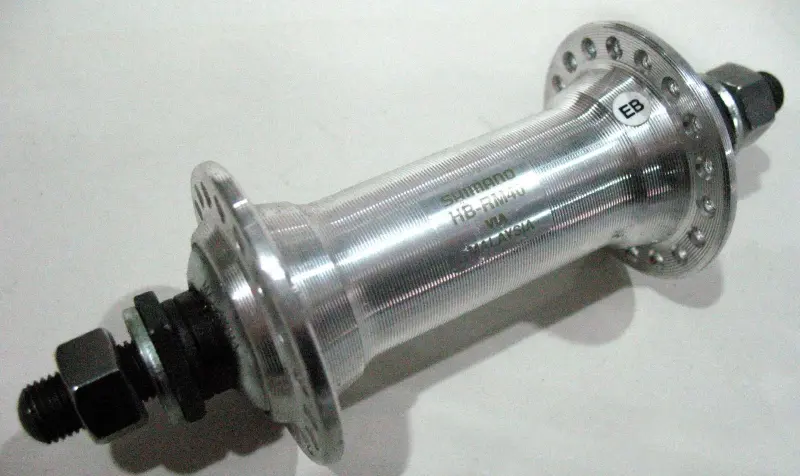

Передняя втулка Shimano HB-RM40, 36H, под гайки, серебристая

Передняя втулка Shimano HB-RM40 на 36 спиц

Модель HB-RM40 предназначена для сборки переднего велосипедного колеса с ободом на 36 спиц и ободным тормозом. Эта версия имеет резьбовую ось с креплением гайками и серебристый алюминиевый корпус. Втулка подходит для ремонта существующего колеса, замены изношенной детали или сборки нового колеса при совпадении установочных параметров.

Конструкция и назначение

Корпус расположен в центре колеса и соединяется с ободом через два фланца с 36 отверстиями. Симметричная геометрия передней втулки помогает собрать колесо без бокового смещения обода относительно центра вилки. Расстояние между контргайками составляет 100 мм — именно этот размер необходимо сопоставить с расстоянием между внутренними поверхностями дропаутов вилки.

Резьбовая стальная ось M9 имеет длину 140 мм и фиксируется в вилке гайками. Такой вариант выбирают для велосипеда, в котором переднее колесо закрепляется гайками, а не эксцентриком или сквозной осью. У модели нет крепления для тормозного ротора, поэтому она рассчитана на колесо с ободной тормозной системой. Перед заказом следует проверить не только название HB-RM40, но и способ фиксации оси, посадочную ширину 100 мм, число отверстий в ободе и используемый тип тормоза.

Параметры для сборки колеса

Втулка рассчитана на 36 спиц. Число отверстий на втулке и ободе должно полностью совпадать: установить ее в обод на 32 или другое количество спиц нельзя. Диаметр окружности расположения спицевых отверстий составляет 38 мм, расстояние между фланцами — 71,6 мм, смещение — 0 мм. Эти значения вместе с диаметром обода ERD и выбранной схемой пересечения применяются мастером при расчете длины спиц. Переносить длину спиц со старого колеса без расчета не следует, поскольку геометрия втулки и обода может отличаться.

Внутри используется регулируемая конусная система со стальными шариками размером 3/16 дюйма. Разборная конструкция позволяет очищать контактные поверхности, обновлять смазку и регулировать подшипники при обслуживании. После правильной настройки ось вращается свободно, без ощутимого люфта и заеданий. Чрезмерная затяжка конусов ухудшает вращение, а недостаточная оставляет боковой люфт, поэтому регулировку удобно выполнять до окончательной установки колеса.

Подтвержденные характеристики

• Назначение: переднее велосипедное колесо с ободным тормозом.
• Модель: Shimano HB-RM40.
• Количество отверстий: 36H.
• Корпус: алюминиевый, серебристого цвета, с механически обработанной поверхностью.
• Крепление: резьбовая ось под гайки.
• Ось: стальная, M9, длина 140 мм.
• Посадочная ширина: 100 мм между контргайками.
• Геометрия фланцев: PCD 38 мм, расстояние 71,6 мм, смещение 0 мм.
• Подшипники: регулируемые, со стальными шариками 3/16 дюйма.

Выбор и установка

HB-RM40 под гайки стоит выбирать при повреждении корпуса или фланцев старой втулки, износе дорожек подшипников, погнутой оси либо при полной переборке переднего колеса. До сборки проверьте состояние обода, количество отверстий, размеры спиц и пригодность ниппелей: замена одной втулки не устраняет дефекты остальных деталей колеса.

Спицовку, натяжение и центровку желательно выполнять на стенде. После установки необходимо убедиться, что ось полностью вошла в дропауты, колесо расположено по центру вилки, крепежные гайки затянуты равномерно, а обод свободно проходит между тормозными колодками. Правильно подобранная и отрегулированная HB-RM40 обеспечивает стабильное положение переднего колеса и сохраняет возможность последующего обслуживания подшипников.
