Реле электростартера 4T GY6 50 / Delta / Alpha (TM)

Реле электростартера 4T GY6 50 / Delta / Alpha (TM)

Стартерное реле предназначено для системы электрического запуска четырехтактных скутеров и мопедов семейства GY6 50, Delta и Alpha. Деталь связывает кнопку запуска с электростартером: после поступления управляющего сигнала внутренний электромагнит замыкает силовые контакты, и питание от аккумулятора передается на стартерный мотор. Такая схема позволяет управлять током стартера через компактную кнопку и отдельную управляющую проводку.

Это именно реле, а не электростартер в сборе. Оно не вращает коленчатый вал самостоятельно, а включает установленный на двигателе стартер. Различие принципиально при диагностике: отсутствие прокрутки может быть связано не только с реле, но и с разряженным аккумулятором, поврежденным предохранителем, окисленными соединениями, неисправностью кнопки, проводки либо самого стартерного мотора.

Конструкция и назначение выводов

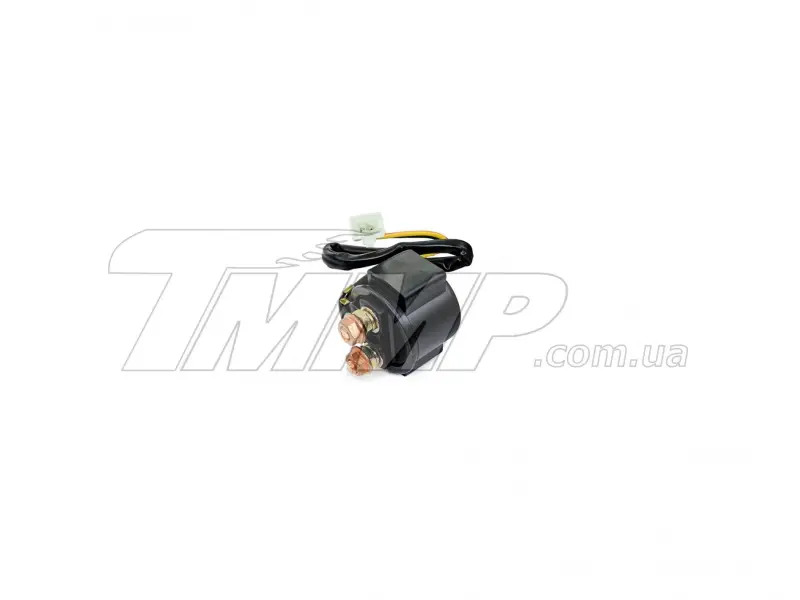

Реле выполнено в компактном черном корпусе. Силовое подключение организовано через два крупных резьбовых вывода медного цвета: один соединяется с линией от аккумулятора, второй — с кабелем электростартера. Для управляющего сигнала предусмотрена отдельная двухпроводная колодка. Такое разделение силовых и управляющих подключений соответствует принципу работы стартерной системы GY6.

• Тип детали: электромагнитное реле включения электростартера.
• Назначение: кратковременное соединение аккумулятора со стартерным мотором при нажатии кнопки запуска.
• Применение: четырехтактная техника с обозначениями GY6 50, Delta и Alpha при совпадении исполнения подключения.
• Подключение: два резьбовых силовых контакта и отдельный двухпроводный разъем управления.

Как правильно подобрать реле

Названия GY6, Delta и Alpha охватывают разные годы выпуска и модификации техники, поэтому перед установкой необходимо сопоставить новую деталь со снятым реле. Проверьте форму корпуса, способ размещения, количество и расположение силовых выводов, тип управляющей колодки, число контактов в ней и направление выхода проводов. Разъем должен соединяться со штатной проводкой без переделки, а кабели аккумулятора и стартера — свободно доходить до соответствующих шпилек без натяжения.

Одного совпадения названия модели недостаточно, если на мопеде менялась проводка или установлен двигатель другой модификации. Учитывайте фактическую схему подключения конкретной техники. Не заменяйте подходящий разъем скрутками и не меняйте назначение силовых проводов наугад: надежность запуска зависит от плотного контакта на соединениях с высоким током.

Когда проверяют стартерное реле

Поводом для диагностики служат отсутствие реакции на кнопку, одиночный щелчок без вращения стартера, периодическое срабатывание либо ситуация, когда управляющий сигнал приходит, но силовые контакты не замыкаются. Сам щелчок еще не доказывает исправность детали: электромагнит может срабатывать, а контактная группа — не пропускать питание к стартеру. Обратная ситуация, когда щелчка нет, требует проверки управляющего разъема, кнопки запуска, выключателей блокировки и проводки.

До замены проверьте заряд аккумулятора, состояние клемм, предохранитель, соединение массы и надежность обоих силовых кабелей. В сервисной диагностике реле проверяют отдельно: без управляющего питания его силовые выводы должны оставаться разомкнутыми, а после подачи предусмотренного системой сигнала — замыкаться. Такой порядок помогает отличить неисправность реле от проблемы в стартере или проводке.

Установка

Монтаж выполняют при отключенном аккумуляторе. Сначала фиксируют расположение штатных кабелей, затем снимают управляющую колодку и силовые провода. При установке соединения очищают от загрязнений, кабельные наконечники размещают ровно и надежно закрепляют, не допуская проворачивания корпуса выводов. После подключения проверяют, чтобы открытые токоведущие части не касались рамы и соседних деталей, а проводка не была натянута или зажата облицовкой.

Реле подходит для ремонта штатного электрического запуска GY6 50, Delta или Alpha, когда подтверждено совпадение разъема, силовых выводов и схемы подключения. Точная предварительная сверка позволяет установить деталь без переделки проводки и вернуть нормальное управление электростартером.
