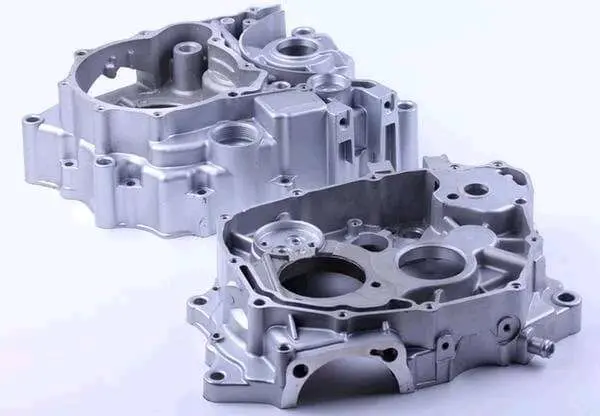

Правая половина картера предназначена для ремонта четырехтактных мотоциклетных двигателей семейства CG125/150. Это корпусная деталь двигателя, которая соединяется с левой половиной, участвует в размещении внутренних механизмов и образует основу для их точной взаимной установки. Картер выбирают при восстановлении двигателя после повреждения штатного корпуса, а также во время капитального ремонта, когда дальнейшее использование старой детали невозможно.

Назначение и конструкция

В двигателях типа CG картер служит опорным корпусом для коленчатого вала и деталей трансмиссии. Правая половина также связана с размещением сцепления и масляного насоса. Ее посадочные места, внутренние полости, каналы, крепежные отверстия и плоскость соединения должны соответствовать остальным деталям конкретного двигателя. От правильного совмещения двух половин зависит свободное вращение установленных валов, положение подшипников и герметичность корпуса после сборки.

Замена может потребоваться при трещинах, сколах, деформации плоскости соединения, поврежденной резьбе либо износе посадочных мест подшипников. Такие дефекты нельзя оценивать только по внешнему состоянию двигателя: разобранный корпус проверяют после очистки, уделяя внимание зонам крепления, отверстиям, каналам и поверхностям сопряжения. Новая правая половина позволяет восстановить корпусную часть без повторного использования детали с повреждениями, способными повлиять на сборку или удержание масла.

Как проверить совместимость

Обозначение CG125/150 указывает на применение в соответствующем семействе четырехтактных двигателей, однако внутри этой серии встречаются разные исполнения. Перед выбором необходимо установить точную модификацию двигателя и сравнить картер со снятой правой половиной. Совпадение рабочего объема само по себе недостаточно: значение имеют конфигурация отливки и всех обработанных участков.

• Сторона установки: требуется именно правая половина основного корпуса, а не наружная крышка сцепления.
• Плоскость соединения: контур, отверстия под крепеж и направляющие должны совпадать с левой половиной.
• Посадочные места: сверяют расположение и диаметры гнезд под подшипники, валы и уплотнения.
• Внутренняя конфигурация: проверяют каналы, полости и точки установки деталей сцепления и масляного насоса.
• Наружная геометрия: сравнивают точки крепления двигателя, резьбовые отверстия и все технологические выступы.

Если старый картер разрушен и полноценное сравнение невозможно, подбор выполняют по точной модели двигателя и технической документации на его модификацию. При наличии различий в расположении хотя бы одного посадочного места деталь нельзя подгонять сверлением или произвольной обработкой: это может нарушить соосность валов и положение внутренних механизмов.

Установка при ремонте двигателя

Монтаж правой половины картера требует разборки двигателя и переноса сопряженных деталей. До сборки корпус очищают от технологических загрязнений, проверяют плоскость стыка, резьбу, каналы и обработанные гнезда. Подшипники и уплотнения устанавливают подходящим инструментом без ударной нагрузки на картер. Соединяемые поверхности подготавливают в соответствии с руководством для конкретного двигателя; тип прокладки или герметизирующего состава выбирают по его заводской схеме.

После соединения половин крепеж затягивают равномерно и с моментом, установленным производителем двигателя. До окончательной сборки проверяют свободное вращение валов, отсутствие закусывания и правильное положение установленных деталей. После запуска контролируют стык корпуса и прилегающие зоны на отсутствие утечки масла. Такой порядок особенно важен при капитальном ремонте: картер задает взаимное расположение основных механизмов, поэтому его установку стоит поручить мотористу, располагающему измерительным и монтажным инструментом.
