Коробка передач в сборе для 4T CB250 (169FMM)

Коробка передач в сборе для двигателя CB250 (169FMM)

Комплект предназначен для ремонта трансмиссии мотоциклов с четырехтактным двигателем CB250, имеющим обозначение 169FMM. Коробка передач принимает крутящий момент от двигателя, изменяет его соотношение при выборе ступени и передает вращение дальше к приводу мотоцикла. Деталь используют при износе штатных шестерен или валов, а также при восстановлении механизма после повреждения нескольких связанных компонентов.

Конструкция и назначение

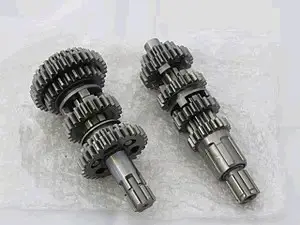

В состав собранной части коробки входят два вала с установленными на них шестернями. В отличие от покупки отдельных шестерен, такой формат позволяет заменить согласованный комплект деталей, сохранив предусмотренное расположение зубчатых колес на валах. Это особенно удобно при ремонте, когда износ затронул сразу несколько пар, посадочные участки или шлицевые окончания. Комплект устанавливается внутри картера двигателя и работает совместно со штатным механизмом переключения.

Обозначение CB250 описывает семейство двигателя, а 169FMM помогает точнее определить его модификацию. Одного совпадения рабочего объема или названия мотоцикла для выбора недостаточно: разные версии внешне похожей техники могут иметь отличия в трансмиссии. До разборки полезно проверить обозначение двигателя, а после снятия старых деталей — сопоставить число и расположение шестерен, общую компоновку валов, форму шлицев, посадочные участки, канавки и места установки стопорных деталей.

Что проверить при подборе

• Модификацию двигателя: комплект рассчитан на четырехтактный CB250 с обозначением 169FMM.
• Компоновку валов: положение шестерен и расстояния между посадочными участками должны соответствовать снятой коробке.
• Присоединительные зоны: сравните форму и расположение шлицевых окончаний, проточек и опорных поверхностей.
• Смежные детали: отдельно оцените состояние подшипников, вилок, барабана переключения, шайб, стопоров и картера.
• Состав ремонтного заказа: заранее определите, какие детали кроме валов с шестернями потребуются при сборке конкретного двигателя.

Рекомендации по установке

Монтаж выполняют с разборкой картера двигателя, поэтому такую работу стоит поручать мастеру, знакомому с устройством моторов семейства CB250. Перед сборкой необходимо очистить внутренние поверхности, проверить посадки валов и осмотреть сопряженные детали. Поврежденный подшипник, изношенная вилка или деформированный стопор способны нарушить работу даже нового комплекта, поэтому состояние механизма переключения оценивают целиком.

После укладки валов проверяют правильность зацепления шестерен и прохождение всех положений механизма вручную, пока картер еще не закрыт окончательно. Валы должны вращаться без закусывания, а выбранные ступени — фиксироваться последовательно. При сборке применяют предусмотренные для конкретного двигателя шайбы, стопорные детали и регулировочные компоненты; переносить их расположение наугад с другой модификации нельзя.

Эта коробка передач подходит для ремонта именно двигателя 4T CB250 (169FMM), когда требуется заменить собранную пару валов с шестернями. Точная сверка снятого комплекта и смежных деталей перед монтажом помогает исключить ошибку между близкими версиями моторов и заранее подготовить все необходимое для качественной сборки трансмиссии.
