Комплект нижних коромысел клапанов с валом 4T CG125/200 JH mod. B

Нижние коромысла клапанов с валом для двигателей CG125/200

Комплект JH mod. B предназначен для ремонта нижней части привода клапанов четырехтактных двигателей семейства CG125/200. Нижние коромысла, которые также называют рокерами или толкателями, работают между кулачком распределительного вала и штангами. При вращении распределительного вала каждое коромысло поворачивается на общей оси и передает движение соответствующей штанге, а та приводит верхнее коромысло и клапан. Поэтому состояние этой пары непосредственно влияет на правильную передачу движения в газораспределительном механизме.

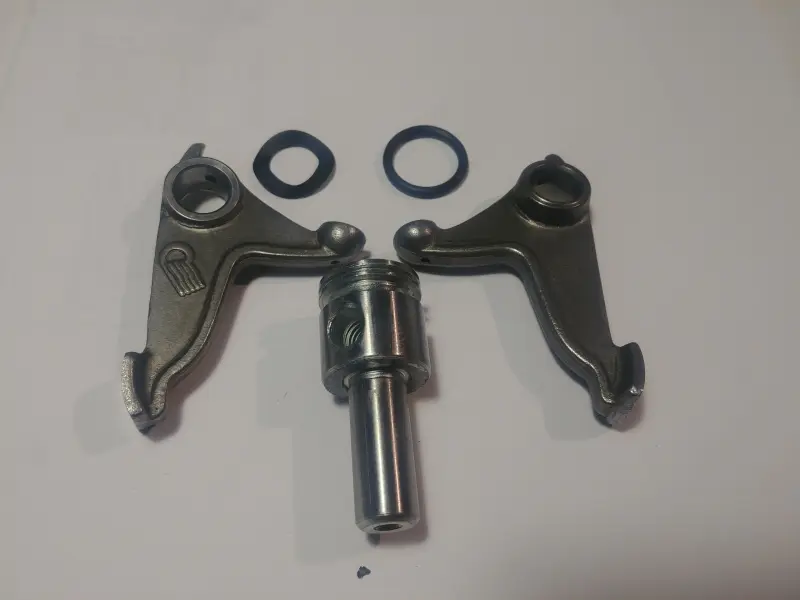

В комплект входят два нижних коромысла, общий вал и два кольца. Такой состав удобен при ремонте, когда изношены не только контактные поверхности рычагов, но и их опора. Установка деталей, рассчитанных на совместную работу, позволяет заменить связанную группу компонентов без сохранения старого вала с неизвестной степенью износа. Исполнение обозначено как mod. B: эту модификацию необходимо учитывать при подборе, поскольку внешне похожие варианты нижних коромысел могут отличаться геометрией, посадкой и расположением рабочих участков.

Назначение и причины замены

Нижние рокеры постоянно совершают качательное движение и воспринимают нагрузку со стороны кулачков и штанг. Основанием для разборки и проверки механизма могут быть увеличенный люфт на валу, износ посадочных отверстий, повреждение участков контакта, деформация или посторонний стук в приводе клапанов. Один лишь шум не определяет неисправную деталь: перед ремонтом следует проверить всю связанную систему, включая распределительный вал, штанги, верхние коромысла и регулировку клапанных зазоров.

Комплект применяют при восстановлении штатной передачи движения от распределительного вала к клапанам. Он не предназначен для изменения фаз или характеристик двигателя. После установки механизм должен сохранять предусмотренную изготовителем геометрию, свободное перемещение деталей и корректное взаимодействие со штангами.

Как проверить совместимость

• Убедитесь, что двигатель относится к четырехтактному семейству CG125/200 с нижними коромыслами и штанговым приводом клапанов.
• Сверьте исполнение mod. B со снятым комплектом. Совпадения общего обозначения CG125 или CG200 недостаточно, если двигатель имеет другую модификацию.
• Сопоставьте форму обоих рычагов, профиль участков контакта с кулачками и штангами, расположение изгибов и упоров.
• Проверьте длину и диаметр старого вала, диаметры посадочных отверстий коромысел, положение фиксирующих участков и размеры колец.
• Учитывайте обозначение JH только вместе с конструктивным совпадением. Модель мотоцикла и приблизительный объем двигателя сами по себе не подтверждают посадку детали.

Рекомендации по установке

Монтаж выполняют после разборки соответствующей части двигателя и дефектовки сопряженных компонентов. До сборки нужно проверить опорные поверхности, чашки под штанги и вал на отсутствие повреждений, а также убедиться, что штанги правильно садятся в свои гнезда. Детали устанавливают чистыми, с предусмотренной для механизма смазкой, без перекоса и принудительного подгибания рычагов.

После сборки необходимо выставить клапанные зазоры по руководству именно для обслуживаемого двигателя, затянуть крепеж с установленным изготовителем моментом и вручную проверить движение механизма. Если размеры снятых деталей или конструкция посадочного места отличаются, комплект устанавливать нельзя. Точная сверка старых коромысел и вала до заказа помогает выбрать вариант mod. B и избежать повторной разборки двигателя.
