Ремонтный поршень MSU Suzuki Address 100 +0,25 мм

Ремонтный поршень MSU для Suzuki Address 100 +0,25 мм

Комплект предназначен для восстановления цилиндро-поршневой группы двухтактного скутера Suzuki Address 100. Исполнение +0,25 мм относится к первому ремонтному размеру и применяется не вместо стандартного поршня без проверки, а после измерения цилиндра и соответствующей механической обработки. Такой вариант нужен, когда износ поверхности уже не позволяет сохранить штатный размер, но цилиндр можно восстановить расточкой под следующий размер.

Поршень перемещается внутри цилиндра, сжимает топливовоздушную смесь и передает усилие через палец на шатун. От точного соответствия диаметра поршня обработанному цилиндру зависят герметичность камеры сгорания, компрессия и корректная работа двигателя. Номинальный диаметр этого ремонтного исполнения составляет 52,75 мм, диаметр поршневого пальца — 12 мм. Перед установкой мастер должен измерить не только новый поршень, но и цилиндр в нескольких поясах и направлениях, определить фактическую выработку и подготовить поверхность с предусмотренным для двигателя монтажным зазором.

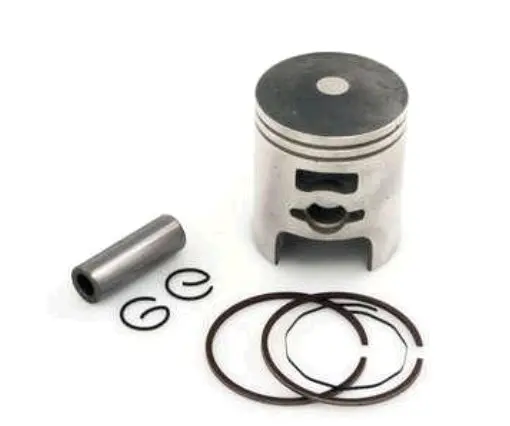

Состав и конструкция комплекта

• ремонтный поршень с кольцевыми канавками и окнами в юбке;
• комплект поршневых колец соответствующего ремонтного размера;
• поршневой палец диаметром 12 мм;
• стопорные кольца для фиксации пальца.

Наличие согласованных по размеру колец, пальца и стопорных колец позволяет собрать поршневое соединение без подбора этих деталей по отдельности. При этом игольчатый подшипник верхней головки шатуна, прокладки и детали цилиндра в состав не заявлены: их состояние и необходимость замены оценивают отдельно во время разборки двигателя.

Как правильно подобрать

Обозначение Suzuki Address 100 определяет семейство скутеров, а +0,25 мм — ремонтное исполнение поршня. Для выбора необходимо сверить модель двигателя, диаметр старого пальца, фактический размер цилиндра и результат его дефектовки. Ориентироваться только на рабочий объем недостаточно: у внешне сходных двигателей могут различаться геометрия поршня, расположение окон, высота и параметры пальца. Если цилиндр уже растачивали, его текущий размер измеряют заново — предыдущий ремонт нельзя определять только по состоянию снятых деталей.

Поршень первого ремонта выбирают совместно с обработкой цилиндра. Сначала проверяют, позволяет ли оставшаяся поверхность получить правильную геометрию без перехода на больший размер, затем растачивают и хонингуют цилиндр по фактическому диаметру приобретенного поршня. Монтажный зазор, допустимую овальность и конусность устанавливают по технической документации двигателя и результатам измерений, а не по одному обозначению +0,25 мм.

Установка и контроль перед сборкой

До монтажа очищают цилиндр после механической обработки, проверяют канавки поршня, свободное перемещение колец и их зазор в цилиндре. Кольца устанавливают без чрезмерного разгибания, располагая замки в предусмотренных конструкцией положениях. Поршневой палец должен соединяться с поршнем и шатуном без ударной запрессовки, а стопорные кольца — полностью входить в свои канавки. Открытые зоны картера на время работы закрывают, чтобы мелкие детали не попали внутрь двигателя.

После сборки проверяют свободный ход поршня и отсутствие заеданий при осторожном проворачивании коленчатого вала. Такой порядок особенно важен после задиров, перегрева, повреждения колец или снижения компрессии: установка нового комплекта без оценки цилиндра не устраняет овальность, конусность и глубокие повреждения поверхности. Поршень MSU +0,25 мм подходит для планового ремонта Suzuki Address 100, когда измерения подтверждают возможность обработки цилиндра именно под первый ремонтный размер.
