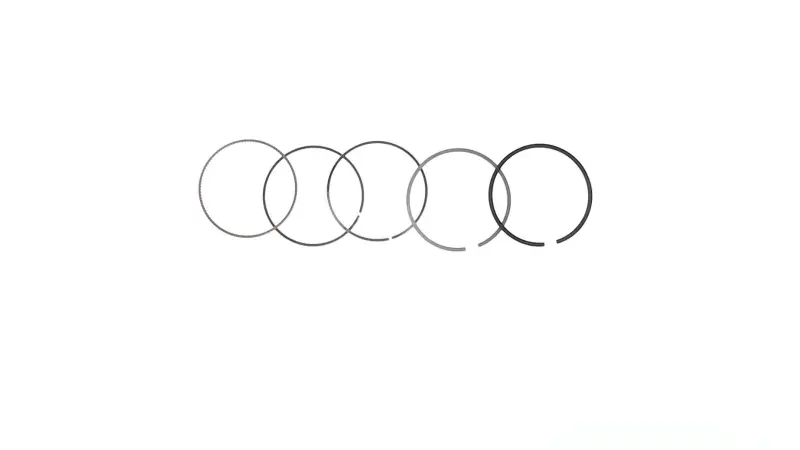

Поршневые кольца 4T CB/CG Ø69,00 мм STD JIN (mod.A)

Поршневые кольца 4T CB/CG Ø69,00 мм STD JIN (mod.A)

Комплект предназначен для четырехтактных мотоциклетных двигателей семейства CB/CG, в которых применяются поршень и цилиндр номинального диаметра 69,00 мм. В названии указаны классы 200/250 см³, стандартный размер STD и исполнение JIN mod.A. Эти обозначения задают направление подбора, однако окончательное соответствие определяют по фактическому диаметру цилиндра, конструкции поршня и размерам его кольцевых канавок.

Поршневые кольца обеспечивают уплотнение между поршнем и стенкой цилиндра. Верхнее компрессионное кольцо ограничивает прорыв газов из камеры сгорания и участвует в передаче тепла от поршня к цилиндру. Второе кольцо дополняет уплотнение и помогает снимать масло со стенки. Маслосъемная часть дозирует масляную пленку и отводит излишки через предусмотренные в поршне каналы. Совместная работа этих деталей влияет на компрессию, расход масла и стабильность работы цилиндро-поршневой группы.

Комплект используют при ремонте двигателя, когда диагностика указывает на износ колец: компрессия снижается, тяга ухудшается, расход масла растет либо в выхлопе появляется дым. Похожие признаки могут возникать и при износе цилиндра, поршня, канавок или деталей газораспределительного механизма. Поэтому перед заменой оценивают состояние всей цилиндро-поршневой группы, а не устанавливают новые кольца без измерений.

Что проверить при подборе

• Диаметр 69,00 мм. Это диаметр кольца в установленном состоянии, соответствующий цилиндру данного номинала. Значение сверяют с измеренным диаметром цилиндра и размером поршня.
• Размер STD. Набор рассчитан на стандартный номинал. После расточки цилиндра под ремонтный поршень требуются кольца соответствующего увеличенного размера.
• Семейство CB/CG и класс 200/250 см³. Эти данные должны совпадать с модификацией двигателя. Один объемный класс не подтверждает применимость: разные версии моторов могут иметь отличающиеся поршни и канавки.
• Исполнение mod.A. При наличии нескольких вариантов Ø69,00 мм необходимо сопоставить форму, высоту и толщину каждого кольца с поршнем и демонтированным комплектом.
• Состояние цилиндра и канавок. Измеряют износ, овальность и конусность цилиндра, проверяют чистоту и целостность канавок. Чрезмерный износ этих поверхностей нельзя компенсировать установкой новых колец.

Подготовка и установка

До сборки кольца поочередно помещают в соответствующие канавки поршня и проверяют боковой и радиальный зазоры. Замок каждого кольца контролируют непосредственно в цилиндре: кольцо устанавливают без перекоса и измеряют промежуток щупом. Допустимые значения выбирают по ремонтной документации конкретного двигателя, поскольку универсальная цифра не учитывает его конструкцию и условия работы.

Канавки поршня и поверхность цилиндра очищают от нагара и абразивных остатков. Для монтажа применяют разжим для поршневых колец: закручивание кольца спиралью способно деформировать его или повредить поршень. Детали перед сборкой смазывают чистым моторным маслом. Если на кольцах предусмотрены обозначения направления, их ориентируют согласно инструкции комплекта; замки отдельных колец разводят по окружности и не располагают одной линией. После установки проверяют свободное перемещение колец в канавках, а поршень вводят в цилиндр через подходящую оправку без ударной нагрузки.

Этот комплект подходит для восстановления штатной цилиндро-поршневой группы Ø69,00 мм только при совпадении всех сопрягаемых размеров. Точный промер цилиндра, поршня, канавок и зазоров перед сборкой помогает выбрать версию STD правильно и получить ожидаемый результат ремонта.
