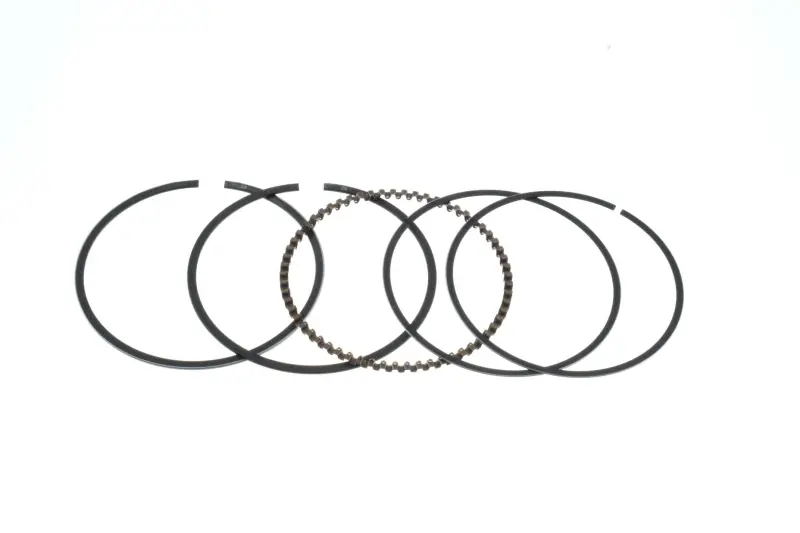

Поршневые кольца SUNY 4T CB/CG Ø63,75 мм, 0,25, mod.B

Поршневые кольца SUNY для 4T CB/CG Ø63,75 мм

Комплект SUNY mod.B предназначен для цилиндро-поршневой группы четырехтактных двигателей семейства CB/CG, обозначенных в применяемости как 150/200 см³. Диаметр 63,75 мм и размерное исполнение 0,25 указывают, что кольца подбираются для соответствующего поршня и фактического диаметра цилиндра. Такой набор используют при ремонте двигателя, когда старые кольца уже не обеспечивают требуемое уплотнение или цилиндро-поршневая группа разбирается для проверки и восстановления.

Назначение в двигателе

Компрессионные кольца уплотняют зазор между поршнем и стенкой цилиндра, ограничивая прорыв газов из камеры сгорания. Маслосъемная часть распределяет масло по поверхности цилиндра и удаляет его избыток при движении поршня. Исправная работа колец связана с устойчивой компрессией, нормальным расходом масла и отсутствием лишнего попадания смазки в камеру сгорания. Разрезная форма позволяет кольцам пружинить в канавках поршня и сохранять контакт с цилиндром во время нагрева и возвратно-поступательного движения.

Поводом проверить кольца становятся снижение компрессии и тяги, рост расхода масла, дымность выхлопа или обнаруженный износ при разборке двигателя. Одной замены колец достаточно не во всех случаях: перед сборкой оценивают цилиндр, поршень и кольцевые канавки. Выработка, повреждения поверхности, чрезмерные зазоры либо деформация сопряженных деталей могут потребовать дополнительной обработки или замены других компонентов цилиндро-поршневой группы.

Что проверить при подборе

• Тип двигателя: четырехтактный CB/CG; обозначение серии необходимо сопоставить с установленной модификацией двигателя.
• Рабочий диаметр: 63,75 мм. Его сверяют с размером поршня и измеренным диаметром цилиндра, а не только с указанным объемом двигателя.
• Размерное исполнение: 0,25. Кольца этого размера нельзя ставить вместо стандартных без соответствующего поршня и цилиндра.
• Вариант детали: SUNY mod.B. При подборе поршня и колец учитывают одинаковое исполнение, геометрию канавок, высоту и профиль каждого кольца.
• Состояние сопряженных поверхностей: кольца должны свободно двигаться в очищенных канавках, не выступать из них внутренней стороной и иметь правильный зазор в замке после установки в цилиндр.

Подготовка и установка

До монтажа поршень тщательно очищают, особенно канавки и отверстия отвода масла. Цилиндр проверяют измерительным инструментом на диаметр, овальность и износ. Каждое кольцо поочередно устанавливают ровно в цилиндр и щупом измеряют зазор между концами; допустимое значение определяют по ремонтной документации конкретного двигателя. Размеры канавок поршня также должны соответствовать профилю набора.

Кольца устанавливают специальными щипцами, не перекручивая и не растягивая их больше необходимого. Монтаж ведут снизу вверх: сначала маслосъемную часть, затем второе и верхнее компрессионные кольца. Если на кольце предусмотрена отметка верхней стороны, ее ориентируют к днищу поршня. После установки проверяют свободное движение колец в канавках, а их замки разводят по окружности согласно схеме сборки двигателя. Перед вводом поршня стенку цилиндра и кольца смазывают чистым моторным маслом, затем используют оправку для равномерного сжатия. Поршень должен входить без удара и чрезмерного усилия: сопротивление требует остановки и повторной проверки положения колец.

Этот комплект подходит для ремонта только при совпадении серии CB/CG, диаметра 63,75 мм, исполнения 0,25 и геометрии поршневых канавок. Точная проверка размеров перед сборкой помогает получить правильную посадку и не повредить новые кольца, поршень или поверхность цилиндра.
